Revisão Exibe a revisão mais recente da standard que este símbolo cumpre. |
|
|
Utilizar normas ISO Permite o uso de símbolos de solda compatíveis com ISO quando JIS for a standard atual. Por consequência, símbolos de solda JIS podem ter uma linha de identificação. Os símbolos de solda suplementares ISO também são disponibilizados na lista de símbolos. Como tal, é possível disponibilizá-los para uso na caixa de diálogo Símbolo de soldagem. Nota: Esta opção somente está visível para a standard JIS.
|
|
|
Linha de identificação Define o aspecto das linhas de identificação. Esta seção não é visível para símbolos de solda ANSI, GOST ou JIS. |
|
|
Tipo de linha Exibe o tipo de linha standard utilizada nas linhas de identificação. Esta opção somente está disponível para as normas personalizadas. |
|
|
Folga Define a distância entre a linha de identificação (se adicionada) e a linha de referência.
|
|
|
Filtro de símbolo |
|
|
Categoria Especifica que categoria de símbolos deve ser exibida na lista de símbolos. |
|
|
Lista de símbolos Exibe uma lista de tipos de solda e símbolos de solda suplementares com suporte na norma de desenho atual. Selecione a caixa de seleção na frente de um símbolo de soldagem para disponibilizá-la na caixa de diálogo Símbolo de soldagem. |
|
|
Tamanho do símbolo |
|
|

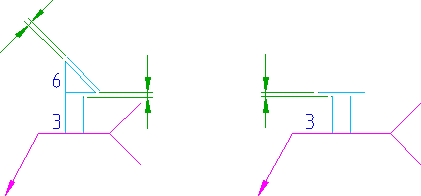

Fator de escala Especifica a ampliação dos símbolos de tipo de solda em relação ao tamanho padrão correspondente à configuração de altura do texto. O fator de escala também afeta o seguinte:
|
|
|
Intervalo no processo Especifica o intervalo entre o primeiro e o segundo processos de solda. Esta configuração também controla o intervalo entre um processo e o símbolo de contorno.  |
|
|
linha de chamada |
|
|
Ponta de seta Especifica o tipo padrão de ponta de seta para os símbolos de solda. Nota: Se você selecionar o tipo de ponta de seta denominado "Por NameOfStandard", o tipo de ponta de seta será vinculado à configuração da ponta de seta da linha de chamada de detalhe das configurações principais da norma de desenho. Se as configurações principais forem alteradas, a configuração do tipo de ponta de seta para os símbolos de solda será alterada de acordo.
|
|
|
Tamanho da seta Especifica o tamanho padrão da ponta de seta da chamada de detalhe para os símbolos de solda. Nota: Se você selecionar o tamanho denominado "Por NameOfStandard", o tamanho de seta será vinculado à configuração de seta das configurações principais da norma de desenho. Se as configurações principais forem alteradas, o valor do tamanho da seta para os símbolos de solda será alterado de acordo.
|
|
|
Cor Especifica a cor padrão da chamada de detalhe para os símbolos de solda. Nota: Se você selecionar a cor identificada "Por NameOfStandard", a cor da ponta de seta será vinculada à configuração de cor da linha de chamada de detalhe nas configurações principais da norma de desenho. Se as configurações principais forem alteradas, a configuração de cor para os símbolos de solda será alterada de acordo.
|
|
|
Texto |
|
|
Altura Especifica a altura padrão do texto dos símbolos de solda. Se a norma atual for uma "norma personalizada", será possível especificar uma altura de texto não normalizada. Caso contrário, o AutoCAD Mechanical obriga-o a selecionar um valor da lista. Nota: Se você selecionar a altura de texto denominada "Por NameOfStandard", a altura de texto será vinculada à configuração de altura base das configurações principais da norma de desenho. Se as configurações principais forem alteradas, a configuração de altura do texto para os símbolos de solda será alterada de acordo.
|
|
|
Cor Especifica a cor padrão do texto dos símbolos de solda. Se a altura do texto for alterada, a cor é alterada automaticamente para a cor standard correspondente a essa altura do texto. As cores dos objetos de texto são definidas na caixa de diálogo Parâmetros de propriedades de objetos. Nota: Se você selecionar a cor identificada "Por NameOfStandard", a cor do texto será vinculada à configuração de cor do texto nas configurações principais da norma de desenho. Se as configurações principais forem alteradas, a configuração de cor do texto para os símbolos de solda será alterada de acordo.
|
|
|
Restaurar padrões Reverte todos os valores para os valores padrão da norma de desenho. |
|
