Um arquivo de importação padrão (*.tit) é um arquivo de texto que contém informações de borda de desenho e bloco de legenda, que podem ser importadas com o comando AMTITLE.
Em lugar de selecionar manualmente os atributos de borda do desenho, escala e bloco de legenda durante o uso do comando AMTITLE, os arquivos .tit permitem predefinir estas configurações e obtê-las automaticamente.
O seguinte exemplo exibe a estrutura do arquivo.
As duas primeiras linhas do arquivo devem ser:
- Primeira linha: fator de escala; por exemplo, 1:2
- Segunda linha: arquivo .dwg que será utilizado para a borda do desenho; por exemplo, iso_a2x4.dwg
As seguintes linhas são opcionais e é possível utilizá-las para direcionar atributos do bloco de legenda do desenho ao correspondente arquivo de texto associado, por exemplo:
- Terceira linha: ("GENE-TITLE-DWG" "Crane_0A2")
- Quarta linha: (“GENE-TITLE-NAME” “Autodesk”)

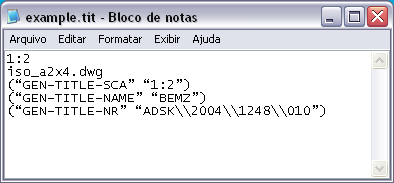

Um destes arquivos de texto teria a seguinte aparência:
Nota:
- Se falta uma especificação, os atributos permanecem em branco.
- O arquivo não é pode incluir linhas em branco.
- Se você deseja adicionar aspas ao bloco de legenda, por exemplo, para marcar valores de polegadas, é possível inserir “USC 3/4\””” para USC 3/4”.
