A submontagem RailPlatform inclui camadas comuns para a plataforma ferroviária, como paredes, plinto do concreto, caminho de pedestres, banco de areia, fundação, e assim por diante.
Anexação
Por padrão, o ponto de anexação é o parte inferior da parede.

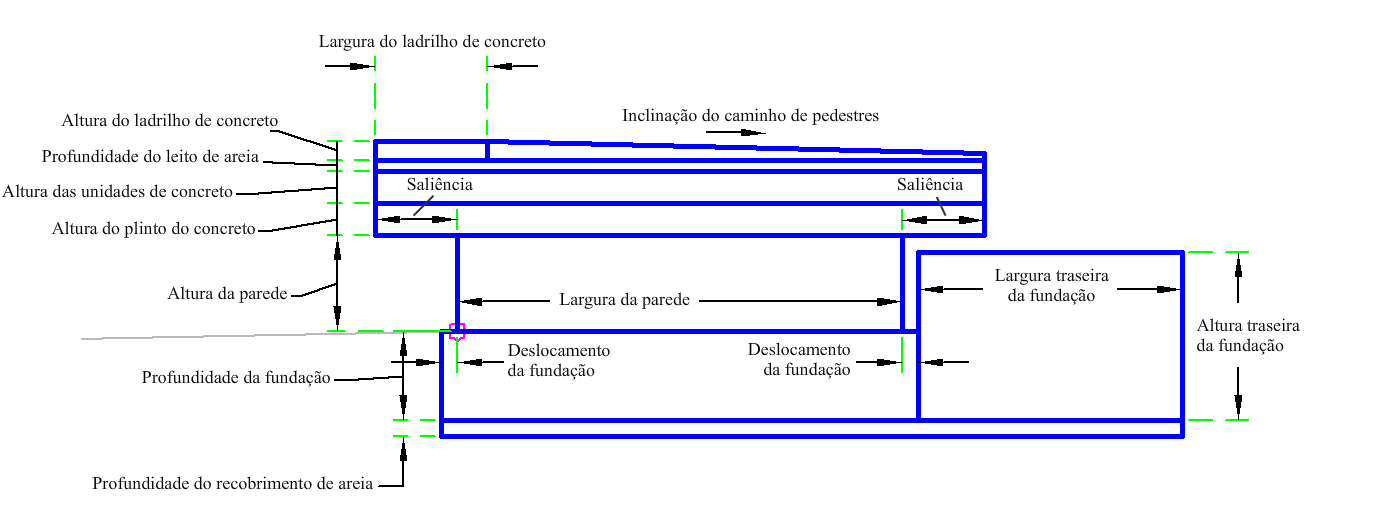

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerda/Direita |
Direita |
|
Largura de parede |
Largura da parede abaixo da plataforma ferroviária. |
Numérico, positivo |
2,782 pés 0,85 m |
|
Altura da parede |
Altura da parede abaixo da plataforma ferroviária. |
Numérico, positivo |
0,6 pés 0,2 m |
|
Código do vínculo da parede |
Uma lista de códigos para serem atribuídos ao vínculo da parede. |
Sequência de caracteres separada por vírgulas |
Parede |
|
Altura do plinto do concreto |
Altura do plinto do concreto acima da parede. |
Numérico, positivo |
0,2 pés 0,06 m |
|
Código do vínculo do plinto do concreto |
Uma lista de códigos para serem atribuídos ao vínculo do plinto do concreto. |
Sequência de caracteres separada por vírgulas |
Plinto do concreto |
|
Altura das unidades de concreto |
Altura das unidades de concreto acima do plinto do concreto. |
Numérico, positivo |
0,2 pés 0,06 m |
|
Código do vínculo do sinalizador do concreto |
Uma lista de códigos para serem atribuídos ao vínculo do sinalizador de concreto. |
Sequência de caracteres separada por vírgulas |
Sinalizador do concreto |
|
Código da forma de unidades de concreto |
Uma lista de códigos para serem atribuídos a forma de unidades de concreto. |
Sequência de caracteres separada por vírgulas |
Unidades de concreto |
|
Código da forma do sinalizador do concreto |
Uma lista de códigos para serem atribuídos a forma do sinalizador de concreto. |
Sequência de caracteres separada por vírgulas |
Sinalizador do concreto |
|
Altura do sinalizador do concreto |
Altura do sinalizador do concreto acima das unidades de concreto. |
Numérico, positivo |
0,12 pés 0,04 m |
|
Largura do sinalizador do concreto |
Largura do sinalizador de concreto acima das unidades de concreto. |
Numérico, positivo |
0,7 pés 0,21 m |
|
Código do vínculo de unidades de concreto |
Uma lista de códigos para serem atribuídos ao vínculo de unidades de concreto. |
Sequência de caracteres separada por vírgulas |
Unidades de concreto |
|
Profundidade do banco de areia |
A profundidade da areia entre as unidades de concreto e o sinalizador do concreto. |
Numérico, positivo |
0,07 pés 0,02 m |
|
Código da forma do banco de areia |
Uma lista de códigos para serem atribuídos a forma do banco de areia. |
Sequência de caracteres separada por vírgulas |
Areia |
|
Código da forma da parede |
Uma lista de códigos para serem atribuídos a forma da parede. |
Sequência de caracteres separada por vírgulas |
Parede |
|
Código do vínculo do banco de areia |
Uma lista de códigos para serem atribuídos ao vínculo do banco de areia. |
Sequência de caracteres separada por vírgulas |
Areia |
|
Código da forma do plinto do concreto |
Uma lista de códigos para serem atribuídos a forma do plinto do concreto. |
Sequência de caracteres separada por vírgulas |
Plinto do concreto |
|
Inclinação do caminho de pedestres |
Inclinação do caminho de pedestres na plataforma ferroviária. |
Numérico |
40 (: 1) |
|
Código da forma do caminho de pedestres |
Uma lista de códigos para serem atribuídos a forma do caminho de pedestres. |
Sequência de caracteres separada por vírgulas |
Caminho para pedestres |
|
Deslocamento da fundação |
Distância da parede de concreto para a fundação. |
Numérico |
0,1 pés 0,03 m |
|
Profundidade da fundação |
Profundidade da plataforma ferroviária. |
Numérico, positivo |
0,556 pés 0,17 m |
|
Código da forma da fundação |
Uma lista de códigos para serem atribuídos a forma da fundação. |
Sequência de caracteres separada por vírgulas |
Fundação |
|
Saliência |
Distância da plataforma ferroviária da parede de concreto em ambos os lados. |
Numérico |
0,512 pés 0,156 m |
|
Código do vínculo da fundação |
Uma lista de códigos para serem atribuídos ao vínculo da fundação. |
Sequência de caracteres separada por vírgulas |
Fundação |
|
Largura da traseira da fundação |
Largura da traseira da fundação. |
Numérico, positivo |
1,65 pés 0,5 m |
|
Código do vínculo do caminho de pedestres |
Uma lista de códigos para serem atribuídos ao vínculo do caminho de pedestres. |
Sequência de caracteres separada por vírgulas |
Caminho para pedestres |
|
Profundidade da tempestade de areia |
Profundidade do banco de areia sob a plataforma ferroviária. |
Numérico, positivo |
0,1 pés 0,03 m |
|
Altura da traseira da fundação |
Altura da traseira da fundação. |
Numérico, positivo |
1,05 pés 0,32 m |
|
Código da linha de recurso da aresta da plataforma |
Uma lista de códigos a ser atribuída ao vínculo da linha de recurso da aresta da plataforma. |
Sequência de caracteres separada por vírgulas |
PlatformEdge |
|
Linha de recurso da aresta da traseira da fundação |
Uma lista de códigos a ser atribuída ao vínculo da linha de recurso da aresta da plataforma traseira. |
Sequência de caracteres separada por vírgulas |
BackEdge |
Parâmetros-alvo
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Os componentes da plataforma ferroviária para a Parede, Plinto do concreto, Unidades de concreto, Banco de areia, Sinalizador do concreto, Caminho de pedestres, Fundação, Fosso de areia e Traseira da fundação são calculadas e colocadas com base nos valores dos parâmetros de entrada fornecidos.
Operação do modo de layout
No modo do layout, esta submontagem desenha a plataforma ferroviária.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | WallBottomLeft | Parede esquerda inferior |
| P2 | WallTopLeft | Parede esquerda superior |
| P3 | WallTopRight | Parede direita superior |
| P4 | WallBottomRight | Parede direita inferior |
| P5 | PlinthBottomLeft | Plinto inferior esquerdo |
| P6 | PlinthTopLeft | Plinto superior esquerdo |
| P7 | PlinthTopRight | Plinto superior direito |
| P8 | ConcreteUnitsTopLeft | Esquerda superior de unidades de concreto |
| P9 | ConcreteUnitsTopRight | Direita superior de unidades de concreto |
| P10 | SandBedTopLeft | Banco de areia superior esquerdo |
| P11 | SandBedTopRight | Banco de areia superior direito |
| P12 - P13 | PlatformEdge | Aresta da plataforma |
| P14 | PlatformEdgeBottom | Aresta da plataforma inferior |
| P15 | Topo, FootwayRightEdge | Aresta direita do caminho de pedestres |
| P16 | FoundationRightEdge | Aresta direita da fundação |
| P17 | FoundationBottomRight | Parte inferior direita da fundação |
| P18 | FoundationBottomLeft | Parte inferior esquerda da fundação |
| P19 | FoundationEdgeLeft | Aresta esquerda da fundação |
| P20 | PlinthBottomRight | Plinto inferior direito |
| P21 | SandBlindingRightTop | Tempestade de areia direita superior |
| P22 | SandBlindingRightBottom | Tempestade de areia direita inferior |
| P23 | SandBlindingLeftBottom | Tempestade de areia esquerda inferior |
| P24 | FoundationBackTopLeft | Parte superior esquerda da traseira da fundação |
| P25 | FoundationBackTopRight | Parte superior direita da traseira da fundação |
| L1 | WallLinkSide | Lateral do vínculo da parede |
| L2 | WallLinkTop | Vínculo da parede superior |
| L3 | WallLinkSide | Lateral do vínculo da parede |
| L4 | WallLinkBottom | Vínculo da parede inferior |
| L5 | ConcretePlinthLink | Vínculo do plinto do concreto |
| L6 | ConcretePlinthLinkTop | Parte superior do vínculo do plinto do concreto |
| L7 | ConcretePlinthLink | Vínculo do plinto do concreto |
| L8 | ConcretePlinthLinkBottom | Parte inferior do vínculo do plinto do concreto |
| L9 | ConcreteUnitLink | Vínculo da unidade de concreto |
| L10 | ConcreteUnitLinkTop | Parte superior do vínculo da unidade de concreto |
| L11 | ConcreteUnitLink | Vínculo da unidade de concreto |
| L12 | ConcreteUnitLinkBottom | Parte inferior do vínculo da unidade de concreto |
| L13 | SandBedBottomLeft | Banco de areia inferior esquerdo |
| L14 | SandBedLinkTop | Vínculo do banco de areia superior |
| L15 | SandBedBottomRight | Banco de areia inferior direito |
| L16 | SandBedLinkBottom | Vínculo do banco de areia inferior |
| L17 | ConcreteFlagLink | Vínculo do sinalizador de concreto |
| L18 | ConcreteFlagLink, Topo | ConcreteFlagLink, Topo |
| L19 - L20 | ConcreteFlagLink | Vínculo do sinalizador de concreto |
| L21 | Caminho de pedestres, Topo | Caminho para pedestres |
| L22 | FootwayLink | Vínculo do caminho de pedestres |
| L23 | FootwayLinkBottom | Parte inferior do vínculo do caminho de pedestres |
| L24 | FootwayLink | Vínculo do caminho de pedestres |
| L25 - L28 | FoundationLink | Vínculo da fundação |
| L29 | SandBlindingTop | Tempestade de areia superior |
| L30, L32 | SandBlinding | Tempestade de areia |
| L31 | SandBlindingBottom | Tempestade de areia inferior |
| L33, L35 | FoundationBack | Fundação de volta |
| L34 | FoundationBackTop | Parte superior da traseira da fundação |
| L36 | FoundationBackBottom | Parte inferior da traseira da fundação |
| S1 | Parede | Parede |
| S2 | ConcretePlinth | Plinto do concreto |
| S3 | ConcreteUnits | Unidades de concreto |
| S4 | SandBed | Banco de areia |
| S5 | ConcreteFlag | Sinalizador do concreto |
| S6 | Caminho para pedestres | Caminho para pedestres |
| S7 | Fundação | Fundação |
| S8 | SandBlinding | Tempestade de areia |
| S9 | FoundationBack | Fundação de volta |

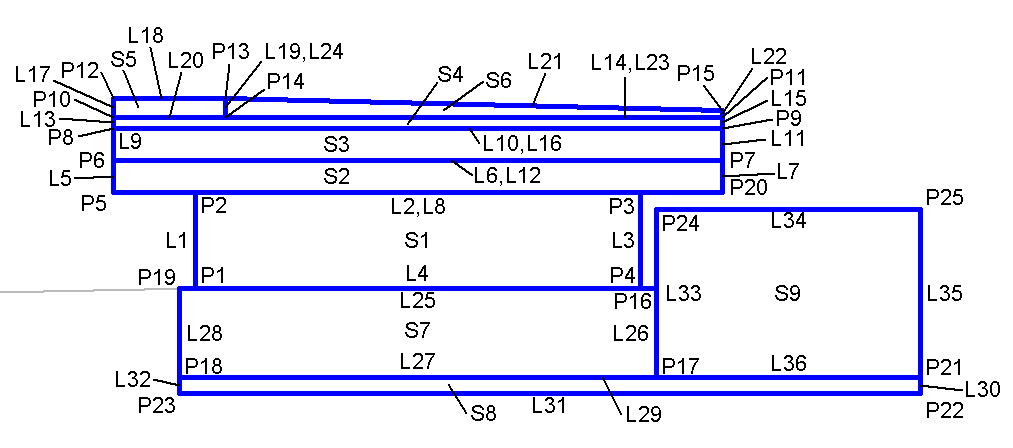

Diagramas de codificação
