Você pode utilizar a guia Bloqueio de perfil na caixa de diálogo Propriedades do perfil para especificar como o layout da geometria de perfil é fixado em relação ao alinhamento associado.
Fixar ponto da geometria do perfil para pontos de geometria do alinhamento
A opção Fixar ponto da geometria do perfil para pontos de geometria do alinhamento bloqueia cada ponto da geometria do perfil para os pontos de geometria do alinhamento anteriores. Se o alinhamento altera a elevação do ponto da geometria do perfil é mantida e as entidades do perfil que são afetadas pela edição para o alinhamento são modificadas ou excluídas.
Essa opção preserva partes de um perfil de layout que não são afetadas por uma alteração na geometria horizontal.
Se você escolher ancorar os pontos de geometria do perfil nos pontos associados à geometria de alinhamento, também é possível especificar se as notificações são exibidas e se a geometria do perfil for alterada ou excluída quando a geometria do alinhamento for alterada. Se você escolher ter notificações exibidas, um ícone de notificação é exibido em cada geometria afetada ponto no desenho. As notificações também são exibidas na vista de entidades do perfil entidades quando o modo Entidade com base é selecionado na barra de ferramentas Ferramentas de layout de perfil.

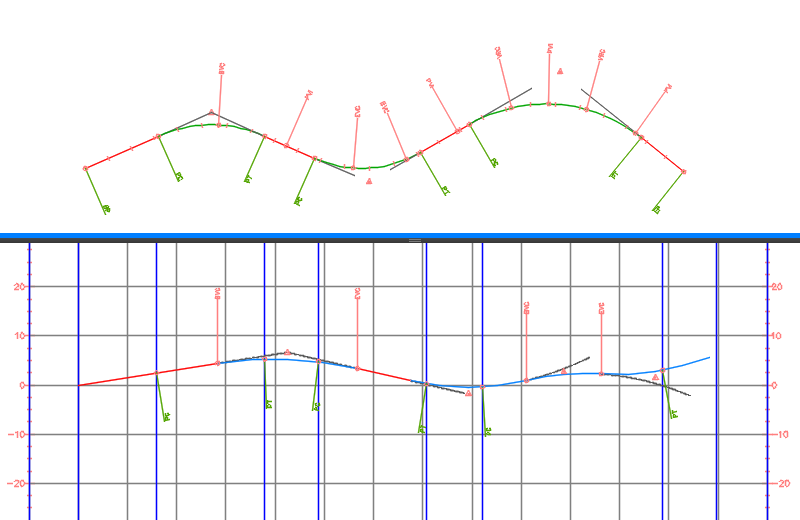

A ilustração a seguir mostra um alinhamento (Viewport superior) e seu perfil associado (Viewport Inferior).

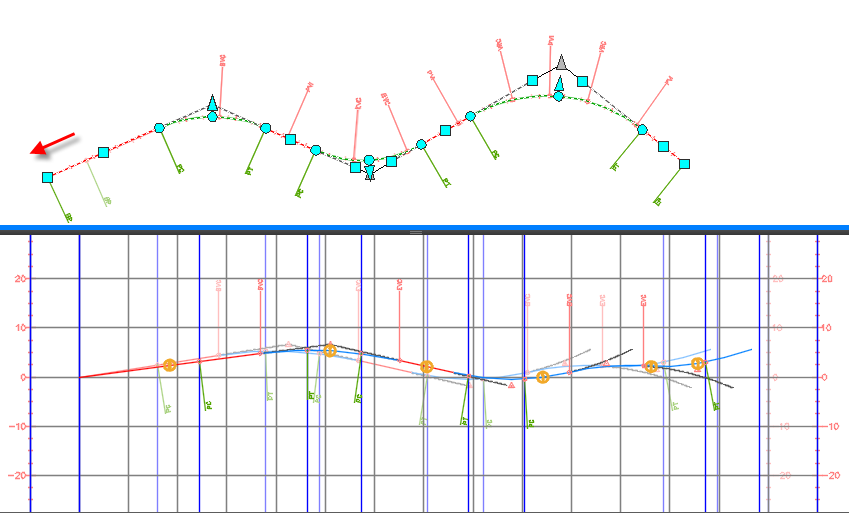

O exemplo a seguir, a opção Fixar ponto da geometria do perfil para pontos de geometria do alinhamento é específica para o perfil. Quando o ponto inicial do alinhamento é editada por um manipulador para a esquerda (indicadas por uma seta vermelha na ilustração abaixo), tornando o alinhamento maior, o perfil é modificada e a geometria modificada é marcado com notificação símbolos. O desenho original é inserido como uma refex, de maneira que seja possível ver como o alinhamento e o perfil são alterados com a edição. A refex exibe a geometria original em cores mais claras.
Pode haver situações em que uma solução não pode ser encontrada para a geometria do perfil quando o alinhamento é editado. Neste caso, quando uma solução não pode ser encontrada, as entidades do perfil serão excluídas, criando folgas no perfil. Se a geometria do perfil é quebrada para criar uma folga, ela é quebrada no ponto mais próximo da geometria vertical que está fora da região afetada.
Fixar perfil para o alinhamento inicial
Fixar perfil para o alinhamento inicial opção bloqueia o perfil para o alinhamento inicial. Se o alinhamento horizontal muda, o perfil não se altera, e permanece bloqueado à estaca inicial do alinhamento. Esta configuração replica o comportamento que estava em versões do aplicativo antes para a versão 2015.

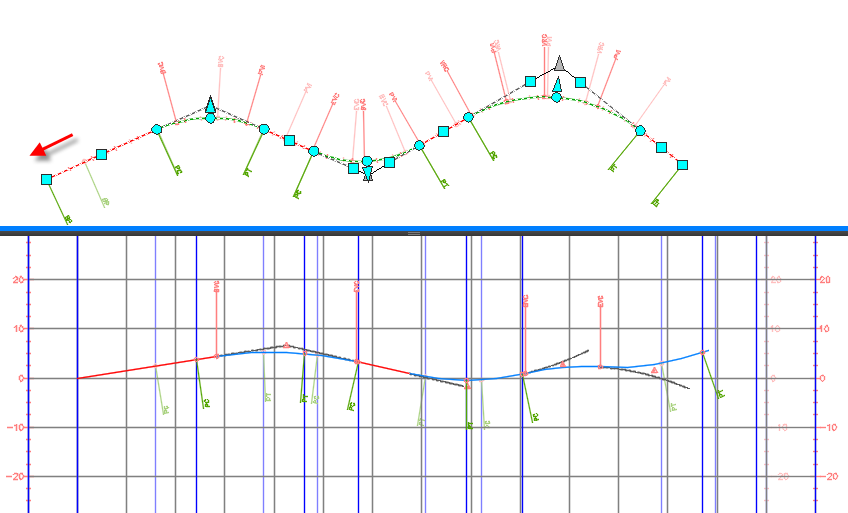

O exemplo a seguir, a opção Fixar perfil para o alinhamento inicial é selecionada. Quando o ponto inicial do alinhamento é editada por um manipulador para a esquerda (indicadas por uma seta vermelha na ilustração abaixo), tornando o alinhamento maior, o perfil permanece bloqueado para o ponto inicial do alinhamento e ele se move para a esquerda com o alinhamento do ponto inicial.
