Para legendar códigos de pontos de corredor no gráfico de seção

Você pode legendar códigos de pontos de corredor usando estilo de conjunto de códigos ou um conjunto de legendas de seção. Quando usar um conjunto de legenda de seção, que é descrito no procedimento a seguir, é possível incluir um estilo de legenda de pontos de corredor no conjunto de legendas.

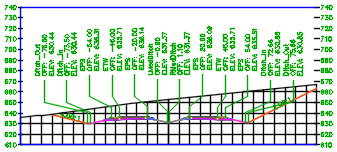

Quando utilizar um conjunto de legendas que contenha um estilo de legenda de pontos de corredor, é possível escalonar a colocação das legendas para que eles não sobreponham umas às outras, como mostrado na ilustração a seguir.

Para legendar códigos de pontos de corredor no gráfico de seção usando um conjunto de legendas de seção

    Definir um estilo de conjunto de códigos em um desenho que contém um corredor

  1. Abra um desenho existente que contenha um corredor.
  2. No Toolspace guia Configurações, expanda Geral Estilos de múltiplos propósitos Estilos de conjunto de códigos.
  3. Clique com o botão direito no nó Estilos de conjunto de códigos e clique em Novo, ou clique com o botão direito do mouse um estilo de conjunto de códigos existente e clique em Editar.
  4. Utilize a guia Códigos da caixa de diálogo Estilo de conjunto de códigos para adicionar os pontos da submontagem para o estilo de conjuntos de códigos.
  5. Atribuir estilos de legenda para os códigos de pontos que deseja legendar.
    Nota: Como um conjunto de legendas será aplicada, estes estilos de legenda não serão diretamente utilizados para os códigos de pontos nos gráficos de perfil, mas a atribuição de estilos aqui não controla se os pontos serão legendadas (consulte a etapa 13 abaixo).
  6. Altere quaisquer outras configurações na caixa de diálogo conforme necessário e clique em OK.

    7. Definir um estilo de legenda de seção para os pontos do corredor

  7. Na guia Toolspace Configurações, expanda Seção Estilos de legenda Pontos de corredor.
  8. Clique com o botão direito no nó Pontos de corredor e clique em Novo, ou clique com o botão direito do mouse um estilo de legenda existente e clique em Editar.
  9. Utilize a caixa de diálogo Compositor de estilo de legenda para definir o estilo e clique em OK.

    10. Definir um conjunto de legenda de seção

  10. Na guia Toolspace Configurações, expanda Seção Estilos de legenda Conjuntos de legendas.
  11. Clique com o botão direito do mouse no nó Conjuntos de legenda e clique em Novo, ou clique com o botão direito do mouse um conjunto de legenda existente e clique em Editar.
  12. Utilize a guia Legendas da caixa de diálogo Conjunto de legendas de seção para adicionar um tipo de Pontos de corredor para o conjunto de legendas.
  13. Utilize a coluna estilo para atribuir um estilo de legenda.
    Importante: O estilo de legenda dos Pontos de corredor será aplicado somente para aqueles pontos que já tem um estilo de legenda atribuído no estilo de conjunto de códigos (consulte a etapa 4 acima). O estilo de legenda dos Pontos do corredor substitui os estilos atribuídos no estilo de conjunto de códigos somente dentro do gráfico de seção.
  14. Utilize a coluna Escalonar legendas para especificar uma opção de escalonamento para que as legendas de códigos de ponto não sobreponham umas às outras.
  15. Altere quaisquer outras configurações na caixa de diálogo conforme necessário e clique em OK.

    16. Crie linhas de amostra para o corredor, se eles já não existem

  16. Clique na guia Início painel Perfis e gráficos de seção Linhas de amostra Pesquisa. Selecione o alinhamento e use a barra de ferramentas Ferramentas de linha de amostra para criar as linhas de amostra.

    17. Antes de criar seções e gráficos de seção, especifique a configuração Formato de legendadem do código de pontos do corredor

  17. Na guia Toolspace Configurações, clique com o botão direito do mouse em Gráfico de seção Editar configurações de recurso.
  18. na caixa de diálogo Editar configurações de recurso - Gráfico da seção, em Criação de gráfico de seção, verifique se a configuração Método de legendagem do código de pontos de corredor está definida como Conjunto de legenda de seção. Especifique quaisquer outras configurações conforme necessário e clique em OK.

    19. Criar seções e gráficos de seção

  19. Clique na guia Início painel Perfis e gráficos de seção Criar múltiplos gráficos de seção Pesquisa.
  20. No assistente Criar múltiplos gráficos de seção, clique na página Opções de exibição de seção .
  21. Na área Selecionar seções para desenhar, verifique se a caixa de seleção Desenhar caixa de seleção foi selecionada para o corredor.
  22. Na linha para o corredor, clique na coluna Conjunto de legendas para exibir a caixa de diálogo Selecionar conjunto de legendas.
  23. Selecione o conjunto de legendas que foi adicionado o tipo de legenda dos Pontos de corredor clique em OK.
  24. Na linha para o corredor, clique na coluna Estilo para exibir a caixa de diálogo Selecionar Estilo.
  25. Selecione o estilo de conjunto de códigos definido usando as etapas anteriores neste procedimento e clique em OK.
  26. Clique em Criar gráficos de seção e selecione uma localização no desenho para gráficos de seção.

Para alterar as legendas de ponto de corredor existente para que utilizem um conjunto de legendas de seção

Se as legendas de código de ponto do corredor que usam um estilo de conjunto de códigos de seção já existe em um desenho, é possível adicionar um tipo de legenda de Pontos de corredor para o conjunto de legenda de seção ao editar as legendas da seção. A seguir, é possível desativar a exibição das legendas de estilo de código de seção.

  1. Clique com o botão direito do mouse no corredor em um gráfico de seção existente e clique em Editar legendas.
  2. Utilize a guia Legendas da caixa de diálogo Conjunto de legendas de seção para adicionar um tipo de Pontos de corredor para o conjunto de legendas.
  3. Clique em OK.
  4. Na linha de comando, insira CorridorSectionLabelsConvert.
  5. Selecione um gráfico de seção no grupo que deseja converter.
  6. Insira P para desativar a exibição de legendas de estilo de conjunto de códigos existente e para exibir somente as legendas de estilo de ponto do corredor.
    Nota: Se deseja alternar a exibição de legendas de maneira que somente as legendas de estilo de conjunto de códigos sejam exibidas, é possível executar este comando e inserir C.
    Nota: Estas opções não criam novas legendas. Eles permitem alternar entre a exibição de legendas de estilo de conjunto de códigos e legendas de estilo de ponto do corredor.
