Sobre as seções de corredor

Você pode utilizar o Editor de seção do corredor para visualizar e modificar as seções do corredor e para inspecionar visualmente como as montagens são aplicadas em várias estacas.

Utilize o Editor de seção do corredor para aplicar substituições de montagem para uma seção do corredor ou de um intervalo de seções e, a seguir, visualize somente essas seções. Para exibir o gráfico da seção do corredor e sua localização ao longo do corredor (1), abra duas viewports horizontais.

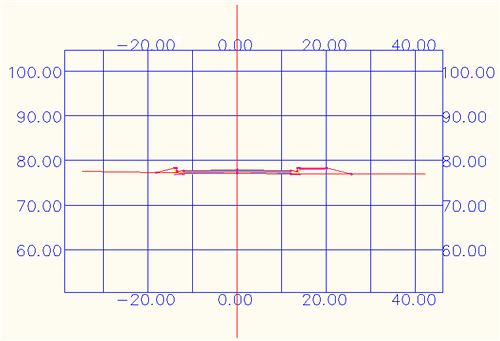

A seguir, está uma simples seção do corredor como visualizado com o Editor de seção do corredor:

Você também pode visualizar corredores complexos que são modelados com várias linhas base. Você pode percorrer estações do corredor ou saltar para qualquer estaca de interesse.

Edite os parâmetros de corredor e de montagem como necessário, usando os métodos a seguir:

Montagens de substituição podem requerer que você edite a forma que pontos, vínculos e formas são representados no corredor como códigos de recurso. Utilize o comando Editar códigos definidos pelo usuário para alterar ou excluir os códigos conforme necessário.

Se você tiver editado uma submontagem, adicionando ou excluindo um ponto, adicionando ou excluindo um vínculo, ou editando a geometria da submontagem usando alças, pode editar os valores para os parâmetros alterados no Editor da seção do corredor.

Tutorial: Visualizar e editar as seções do corredor
