Você pode achar o ponto de intersecção entre duas linhas, definidas por pontos existentes. Após uma intersecção ser encontrada, você pode salvá-la especificando um novo número de ponto.
Para criar uma Linha/Intersecção de linha na Janela de comando de levantamento topográfico.
- No Toolspace, na guia Levantamento topográfico, clique, com o botão direito do mouse, em rede para editar, e clique na Janela de comando de levantamento topográfico.
- Clique no menu Intersecções em
Linha/Linha. - Informe o identificador do ponto de início da primeira linha.
- Informe o identificador do segundo ponto para definir a primeira linha.
- Insira um deslocamento.
- Informe o identificador do ponto de início da segunda linha.
- Informe o identificador do segundo ponto para definir a segunda linha.
- Insira um deslocamento.
Para criar uma Linha/Linha de intersecção, usando a linguagem do comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique, com o botão direito do mouse, na rede para editar, e clique na Janela de comando de levantamento topográfico.
- Na linha Comando, insira:
LNLN [ponto 1] [ponto 2] [deslocamento 1] [ponto 3] [ponto 4] [deslocamento 2]
Exemplo de linha de comando
NE 1.100.100
NE 2 200 200
NE 3 175 200
NE 4 100 200
LNLN 1 2 100 3 4 -100
! INTERSECÇÃO # 1 NORTE: 158.578644 LESTE: 300.000000

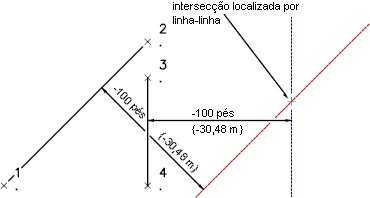

Uma intersecção é localizada entre uma linha desenhada pelos pontos 1 e 2, com um deslocamento de 100 pés para a direita, e uma linha desenhada pelos pontos 3 e 4, com um deslocamento de 100 pés para a esquerda.
Sintaxe de comando
LNLN [ponto 1] [ponto 2] [deslocamento 1] [ponto 3] [ponto 4] [deslocamento 2]
| Parâmetro | Definição |
|---|---|
| Ponto 1, Ponto 2 | Identificadores de ponto que estabelecem a posição e a rumo do vetor 1. O ponto 1 é o ponto final e o ponto 2 é o ponto de início. Esses pontos podem ser pontos, incluídos pontos de figura. |
| deslocamento 1, Deslocamento 2 | Os deslocamentos das linhas. Funcionam como se os vetores se deslocassem X pés ou metros à esquerda ou à direita. Um deslocamento para a direita é um número positivo e um deslocamento para a esquerda é um número negativo. Se não deseja nenhum deslocamento, utilize zero para o deslocamento. |
| Ponto 3, Ponto 4 | Os números de ponto que estabelecem a posição e a rumo do vetor 2. Ponto 3 é o ponto final e o ponto 4 é o ponto de início. Esses pontos podem ser pontos, incluídos pontos de figura. |
