Para dividir objetos de manipulação dos estilos de linha

Dividir a manipulação dos estilos de linha ou um bloco contendo a manipulação dos estilos de linha em duas (ou mais) peças definidas por uma linha de divisão que você desenhar. A seguir, é possível selecionar as peças em cada lado da linha. Se um objeto de limite fechado é dividido em duas partes usando esta opção, ambas as peças são recriados como fechadas. Se uma polilinha aberta em um padrão ziguezague é dividida ao longo de seu comprimento, muitos segmentos selecionáveis são criados.

  1. Selecione a manipulação dos estilos de linha, objeto, ou bloco que deseja dividir.
  2. Clique com o botão direito do mouse e clique em Ferramentas de modificar AECDividir.
  3. Especifique dois pontos para estabelecer a linha de divisão. No caso de um objeto de limite fechado, os pontos pode estar dentro ou fora do limite. A linha de divisão é automaticamente estendida até que efetue a intersecção com todos os limites do objeto selecionado.

    Você pode selecionar as peças divididas da manipulação de estilos de linha em cada lado da linha de divisão. A linha de divisão não é visível depois que você selecionar o segundo ponto.

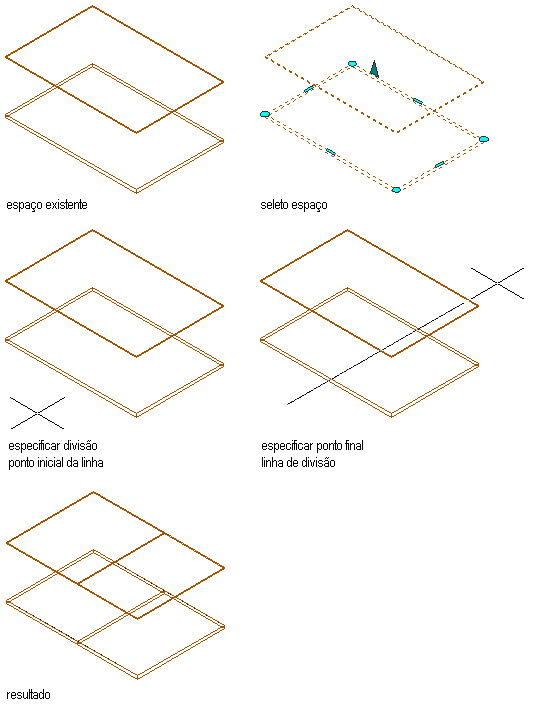

Dividindo um objeto de espaço
