Para criar pontos em uma intersecção perpendicular

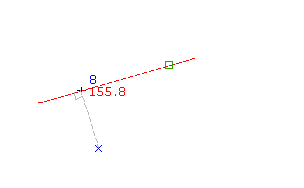

A partir de um ponto especificado, o ponto criado é perpendicular em uma linha, mas radial em uma curva. O ponto é perpendicular a um ponto selecionado e uma linha.
Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
Guia Iníciopainel Criar dados de solomenu PontosCriar pontos - IntersecçõesPerpendicular.
Selecione um objeto.
Especifique o ponto perpendicular ao efetuar uma das seguintes situações:
Selecione um ponto no desenho.
Utilizar os comandos transparentes para especificar o ponto perpendicular.
Insira uma descrição ou pressione Enter para ignorar a descrição.
Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
