Para criar pontos em uma intersecção rumo/objeto

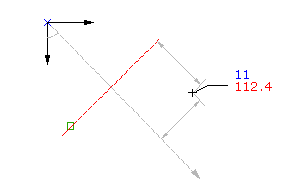

Cria um ponto na intersecção de uma linha, curva ou objeto espiral e uma linha de direção.

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início Painel Criar dados de terreno Menu Pontos Criar Pontos - Intersecções Direção/Objeto .
  3. Selecione um objeto.
  4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  5. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize comandos transparentes para especificar o ponto.
  6. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para definir o ponto.
    • Insira Z, e então insira o azimute da linha de direção.
    • Insira Be, a seguir, especifique o quadrante e o rumo.
  7. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  8. Insira a descrição ou pressione Enter para pular a descrição.
  9. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
