Para criar pontos em um Objeto/Interseção de objeto

Cria um ponto na intersecção de linhas, arcos, linhas do lote, ou linhas de recurso.

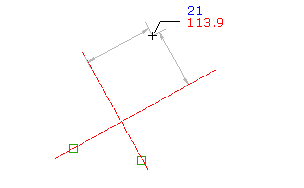

Se os objetos não efetuam a intersecção, o comando estende um objeto para determinar o ponto de intersecção. Um ponto é deslocado a partir da intersecção de dois objetos.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Clique na guia Iníciopainel Criar dados do solomenu PontosCriar pontos - IntersecçõesObjeto/Objeto.
  3. Selecione um objeto.
  4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
  5. Selecione o segundo objeto.
  6. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
    • Insira uma distância.
    • Selecione um ponto no desenho.
    • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

    No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

  7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
    • Clique perto do X onde deseja criar o ponto.
    • Insira A para inserir pontos em ambas as intersecções.
  8. Insira uma descrição ou pressione Enter para ignorar a descrição.
  9. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
