Para alterar a elevação de várias peças de rede de pressão

Utilize este comando para alterar a profundidade das peças de redes de pressão.

  1. Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida.
  2. No painel Modificar, clique em Editar rede Ferramentas de layout de perfil Pesquisa.
  3. Clique em Alterar a elevação Pesquisa.
  4. Selecione as peças a serem editadas.
  5. Especificar o ponto base e o ponto final. Estes pontos definem a profundidade e direção (positiva ou negativa) da edição elevacional.

    As estações, comprimentos e ângulos de dobra não são alterados quando as elevações são modificadas. As conexões são mantidas entre as peças que são movidas, mas são quebradas em pontos iniciais e finais da seleção.

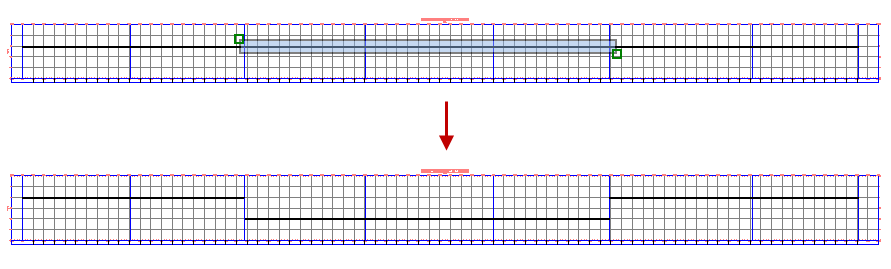

  6. A ilustração a seguir mostra a seleção de peças para editar e a mudança resultante para as elevações da peça.
