Estilos de ponto controlam como símbolos de ponto são exibidos em um desenho.
Gerencie os estilos de ponto da mesma forma que você gerencia todos os estilos de objetos no AutoCAD Civil 3D, usando a árvore Configurações do Toolspace. Na árvore Configurações, todos os objetos têm um estilo padrão de objeto denominado uma coleção de estilo de objeto, que você usa para criar, editar, copiar e excluir os estilos para aquele objeto.
Ao definir um estilo do ponto, selecione de um conjunto de símbolos de ponto padrão, ou crie um símbolo de ponto usando um bloco do AutoCAD. Para obter mais informações sobre a criação de um bloco do AutoCAD, consulte a Ajuda do AutoCAD.
Atribua um estilo de ponto para um ponto de desenho quando você cria o ponto ou importar o ponto. Utilize a vista de lista e pontos Prospector ou o Editor de pontos para alterar o estilo de ponto. O estilo do ponto referenciado por um ponto não é necessariamente o estilo de ponto utilizado para exibir o ponto no desenho.
Um ponto pode diretamente fazer referência a dois estilos:
- Estilo de ponto. Define como um símbolo de ponto é exibido no desenho. Para alterar um símbolo de ponto, edite o estilo do ponto ou altere o ponto de modo que ele faça referência à outro estilo de ponto.
- Estilo de legenda de ponto Define como um ponto é legendado no desenho. Para alterar a forma de um ponto é legendado, é possível editar o Estilo de legenda do ponto ou alterar o ponto de modo que ele faça referência à outro Estilo de legenda de ponto.

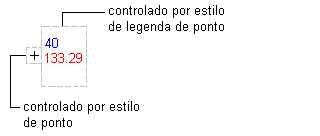

O estilo do ponto determina a aparência do símbolo do ponto, e o estilo da legenda do ponto determina como o ponto será legendado:
Embora um ponto individual pode fazer referência a um estilo de ponto em um Estilo de legenda de ponto, quando possível, é possível usar grupos de pontos para controlar a exibição dos símbolos de ponto e legendas de ponto para pontos de características similares.
