Para criar uma curva não tangencial na imagem atual

  1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
  2. Na linha Comando, insira:

    XC AD BULB [raio] [ângulo do banzo] [distância do banzo]

    Nota: Utilize o parâmetro BULB se a curva resultante for maior que 180 graus.

Exemplo de linha de comando

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

FINAL

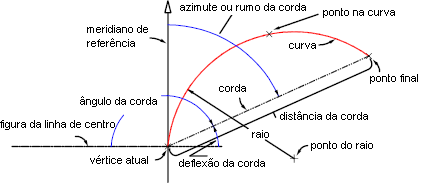

A seguir, uma ilustração de uma curva não tangencial:

Sintaxe de comando

XC AD BULB [raio] [ângulo do banzo] [distância do banzo]

Parâmetro Definição
raio A distância desde um ponto central para a curva. Escreva este valor nas unidades de distância da banco de dados de levantamento topográfico actual. Utilize um raio negativo para desenhar a curva em sentido anti-horário (esquerda).
ângulo da corda O ângulo em sentido horário para ativar a partir do último ponto de interseção da figura.
distância da corda A distância desde o ponto de interseção actual da figura.
