Alças de conexão em gráfico do perfil longitudinal

Utilize as seguinte alças para editar as conexões no gráfico do perfil longitudinal. As alças específicas são exibidas em cada ilustração em vermelho.

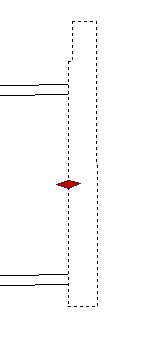

Dobras horizontais: Elevação

Esta alça permite alterar a elevação de dobras horizontais. Quando a alça de localização é movida, os tubos de pressão permanecem conectados e os comprimentos 3D de tubos conectados mudam.

Dobras verticais: Slide

Esta alça permite mover dobras verticais ao longo de tubulação de pressão. Quando a dobra vertical desliza ao longo de uma tubulação, a outra tubulação conectada permanece, e sua direção e comprimento mudam. A dobra vertical selecionada não pode mover depois de outra peça de rede de pressão.
