Para adicionar componentes de rede de pressão gráfico do perfil longitudinal
No gráfico do perfil longitudinal, é possível adicionar tubulações e dobras, assim como tubulações, dobras e equipamentos individuais.
Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida.
No painel Modificar, clique em Editar redeFerramentas de layout de perfilPesquisa.
Utilize o comando Quebrar tubulação e/ou o comandoExcluir peça para remover a seção da rede de pressão que você deseja substituir.
Importante: Ao excluir peças em gráfico do perfil longitudinal, é importante utilizar o comando Excluir peça na faixa de opções. Se você utilizar o comando Apagar do AutoCAD, ou a tecla Delete no teclado, a peça somente será removida do perfil, mas não do modelo. Quando você tentar adicionar novas peças ao gráfico do perfil longitudinal, você poderá receber a mensagem “Uma nova peça não pode ser adicionada porque ela irá se substituir a uma peça existente." Se você receber esta mensagem, examine a rede de pressão na vista da planta para verificar se as peças realmente foram excluídas.
Assegure-se de que o ponto inicial do intervalo é uma tubulação.
Nota: Ao utilizar a opção Tubulações e dobras em gráfico do perfil longitudinal, você deve começar adicionando as peças a partir de uma tubulação existente. Se você iniciar o comando e selecionar uma conexão ou equipamento, você será solicitado a adicionar primeiro uma tubulação. Você pode fazer isso com o comando Adicionar tubulação de pressão.
Clique em Tubulações e dobras.
Selecione as peças inicial e final da faixa no gráfico do perfil longitudinal (a peça que você deseja começar a desenhar e a peça a conectar).
Nota: Se as peças forem encontradas para serem codirecionais, o comando continuará. Se for detectado que estas peças não são codirecionais, e podem não conectar corretamente na vista da planta, uma mensagem de alerta será exibida sugerindo que o projeto seja editado na vista da planta primeiro, para estabelecer o caminho de rede correto.
Selecione o ponto inicial para a nova dobra e tubulação.

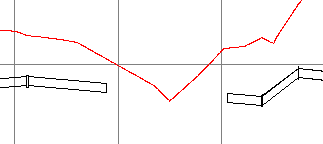

Gráficos temporários serão exibidos como guias. Linhas tracejadas são mostradas para indicar o comprimento da tubulação e os ângulos de dobra disponíveis. Na ilustração a seguir (que mostra um gráfico do perfil longitudinal exagerado), a dobra de grau 11,25 é encaixada.
