Para criar pontos em uma intersecção de direção/direção

Cria um ponto na intersecção de duas direções, cada uma definida por um ponto e um rumo ou azimute.

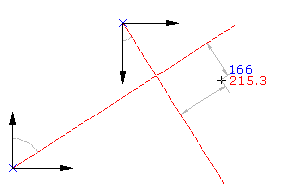

Criar um ponto na intersecção especificando a distância de deslocamento a partir de cada linha de direção.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início painel Criar dados de terreno menu Pontos Criar pontos - Intersecções Direção/Direção .
3. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.
4. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize Comandos transparentes para especificar o ponto.
   • Insira Z. Insira o azimute da linha de direção.
   • Insira B. Especifique o quadrante e o rumo.
5. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho para definir o deslocamento.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
6. Repita as Etapas 3 a 5 para definir a segunda linha de direção.
7. Insira uma descrição ou pressione Enter para ignorar a descrição.
8. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
