Para criar alinhamentos conectados

  1. Clique na guia Início painel Criar projeto menu suspenso Alinhamento Criar alinhamento conectado Pesquisa.

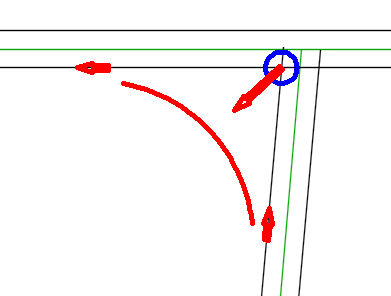

  2. No desenho, selecione o primeiro alinhamento a ser conectado.
  3. Selecione o segundo alinhamento a ser conectado.
  4. Selecione a localização do alinhamento conectado.

    Os gráficos temporários são exibidos no desenho.

  5. Selecione uma localização diferente ou pressione Enter para aceitar a localização atual e exibir a caixa de diálogo Criar alinhamento conectado.
  6. Especifique os parâmetros do alinhamento. Algumas opções exclusivas dos alinhamentos conectados são:
    • Raio da curva: utilize esta opção para alterar o raio padrão do alinhamento conectado.
      Nota: Se quiser alterar o raio da curva depois que o alinhamento for criado, você pode editar o alinhamento usando a alça do raio ou pode alterar o raio na guia Propriedades de conexão da caixa de diálogo Propriedades do alinhamento.
    • Sobreposição da conexão: utilize esta opção para alterar a sobreposição de conexão padrão do alinhamento conectado.
      Nota: A Sobreposição da conexão deve ser maior do que 0.

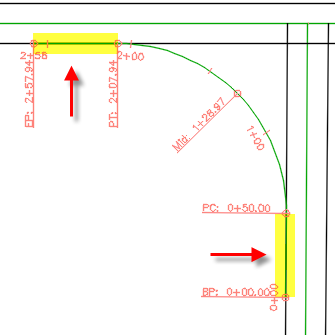

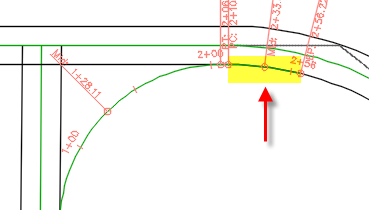

      O exemplo a seguir mostra o efeito de uma sobreposição de 50 pés. O alinhamento conectado é sobreposto 50 pés nos alinhamentos existentes.

      Se a sobreposição ocorre em uma curva, a parte sobreposta do alinhamento conectado segue a curva.

      Nota: Se quiser alterar os valores da sobreposição da conexão depois que o alinhamento for criado, você pode editar os segmentos de sobreposição usando a alça.
    • Opções da guia Perfil conectado: use estas opções para criar um perfil do alinhamento conectado entre dois perfis existentes que você especificar.

      Para obter mais informações sobre as opções disponíveis nesta caixa de diálogo, consulte o tópico da Ajuda sobre a caixa de diálogo Criar alinhamento conectado.

  7. Clique em OK para criar o alinhamento conectado e o perfil opcional.
    Nota: O alinhamento é criado como um alinhamento da esquina do meio-fio. Você pode alterar isso na guia Informações da caixa de diálogo Propriedades do alinhamento, se necessário.
  8. Se optar por criar um perfil conectado, crie um gráfico do perfil longitudinal para ele no desenho.
