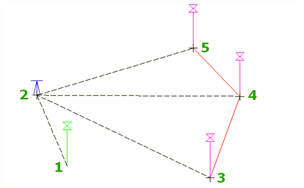

Após definir a linha de referência, especifique um ângulo e distância para os pontos que definem o segmento de linha. A partir da linha de referência (1 e 2) e o ponto inicial (2), especifique um ângulo de deflexão (3) e distância (4) para especificar um ponto (5).
Clique na guia Iníciopainel Desenharmenu suspenso LinhaLinhaPesquisaCriar ao lado da baliza lateral.
Você deve especificar uma linha de referência temporária ao efetuar um dos seguintes:
Selecione uma linha.
Insira Pontos ou P e, em seguida, especifique um ponto inicial e final para a linha.
O seguinte prompt será exibido:
Specify angle or [Counter-clockwise/Bearing/Deflection/aZimuth]:
Insira um ângulo ao executar um dos seguintes procedimentos:
Insira um ângulo em unidades angulares para o desenho.
Insira Rumoou B e, a seguir especifique o ângulo usando a especificação de um quadrante e um rumo.
Insira a Deflexão ou D e, a seguir, especifique a deflexão do ângulo.
Insira Azimuteou Ze, a seguir, especifique um azimute.
Insira C para alternar o ângulo entre o sentido anti-horário ou horário, e, em seguida, especifique o ângulo.
Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
Insira os ângulos e as distâncias para definir segmentos de linha. Ou pressione Enter para retornar à linha de prompt de comando em que você poderá usar opções adicionais para definir a linha.
