Sobre os Estilos do objeto, Estilos de legenda e Estilos de tabela do AutoCAD Civil 3D

Os estilos controlam a aparência de objetos de desenho, das legendas e das tabelas.

Diferentes estilos podem ser criados para representar objetos em diferentes etapas de aprovação, ou para exibir as informações corretas para diferentes tipos de usuários.

Estilos do objeto

Os estilos de objeto controlam a aparência de objetos do AutoCAD Civil 3D no desenho. Os estilos de objeto no AutoCAD Civil 3D têm atributos gerais, como cor de objeto, a visibilidade dos componentes, tipos de linha e padrões de preenchimento.

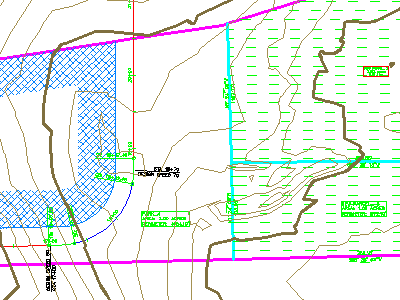

Estilos de objeto para uma superfície, lotes, e um alinhamento, mostrando a estilização

Você pode utilizar os estilos para gerenciar com eficiência a aparência do objeto. Se você alterar a definição do estilo, as alterações são aplicadas automaticamente para todos os objetos que utilizam esse estilo.

Estilos para cada tipo de objeto são gerenciadas na guiaToolspace Configurações. A coleção Geral contém estilos que podem ser utilizados por mais de um tipo de objeto (denominado Estilos de múltiplos propósitos), bem como os estilos de legenda compartilhados. Por exemplo, os estilos Padrão de inclinação podem ser compartilhados por nivelamentos e corredores e os Estilos do marcador podem ser compartilhados por pontos e componentes do levantamento topográfico.

Se você deseja personalizar alguns atributos de um estilo, é possível criar um novo estilo, ou fazer alterações em um estilo existente e salvá-lo com um novo nome. Grupos de estilos podem ser agrupadas e salvos como um arquivo de modelo de desenho (.dwt ). Todos os desenhos criados a partir de um determinado .dwt irão compartilhar os mesmos estilos.

Tutorial: Alterar a exibição de um objeto

Melhores práticas de estilos

Estilos de legenda

Os estilos de legenda controlam a aparência e o conteúdo das legendas no desenho.

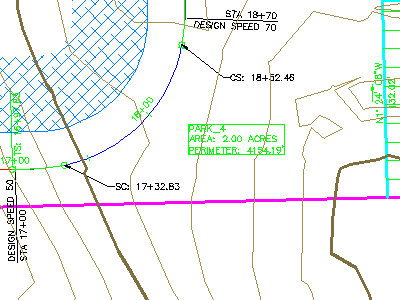

Estilos de legenda, incluindo duas legendas de alinhamento em estado de arrastamento

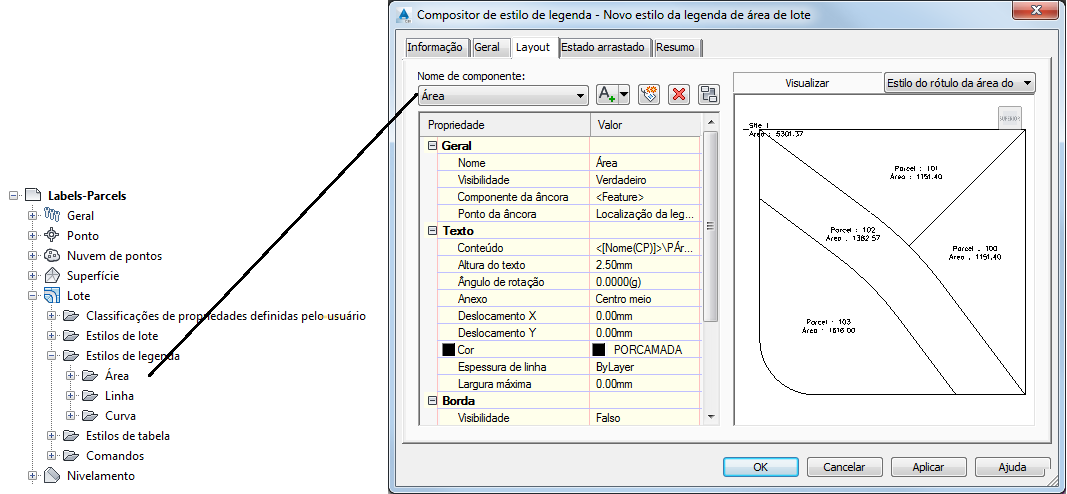

As legendas podem incluir texto, blocos, linhas, marcadores e chamadas de detalhe. Você pode visualizar sua aparência na caixa de diálogo Compositor de estilo de Legenda, como demonstrado na ilustração a seguir:

Visualizando estilo de legenda personalizado para área de lote

Você pode criar e salvar conjuntos de legendas para alinhamentos, perfis e seções, os quais permitem aplicar vários tipos de legenda em uma única operação. Por exemplo, um conjunto de legendas de alinhamento pode incluir legendas para estacas principais, estacas secundárias e pontos de geometria.

Os estilos de legenda gerais são usados por linhas, linhas do recurso e corredores. Este conjunto contém também estilos de legenda de nota, que não são específicos para um objeto.

Estilos de tabela

Os estilos de tabela são utilizados para gerenciar a exibição das tabelas de objetos. As tabelas fornecem uma exibição concisa dos dados de objeto, como uma alternativa ao uso de legendas de objeto. Os estilos de tabela controlam as propriedades de dados e os componentes exibidos da tabela.

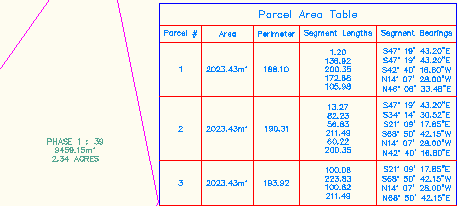

Exemplo de tabela de dados para lotes

Propriedades de dados incluem o formato de dados, a ordem das colunas, o estilo de texto e se o título da tabela e os cabeçalhos de coluna são repetidos, caso a tabela seja dividida. Componentes de exibição incluem bordas, separadores, aterro e texto. Você pode controlar a visibilidade, cor, tipo de linha e a escala de cada componente.
