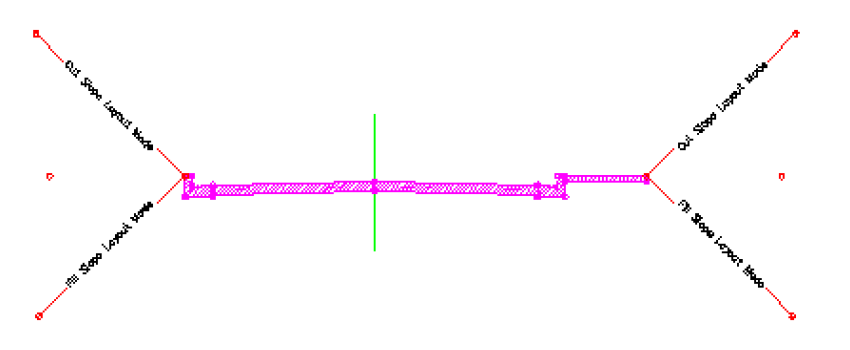

Objetos de montagem contêm e gerenciam uma coleção de submontagens que são utilizadas para formar a estrutura básica de um modelo de corredor 3D.
Uma montagem é um objeto de desenho do AutoCAD Civil 3D (AECCAssembly) que gerencia uma coleção de objetos de submontagem. Juntas, montagens e submontagens funcionam como os blocos de construção básicos de uma rodovia ou outro projeto baseado em alinhamento. Um objeto de montagem deve ser aplicado ao longo de um alinhamento para formar um corredor, e ela pode referenciar um ou mais deslocamentos.
Adicionar um ou mais objetos de submontagem, como pistas de rolamento, meios-fios e inclinações laterais, a uma linha base de montagem cria um objeto de montagem. Isto forma o projeto para uma seção de corredor. As submontagens são fornecidas em um conjunto de catálogos.

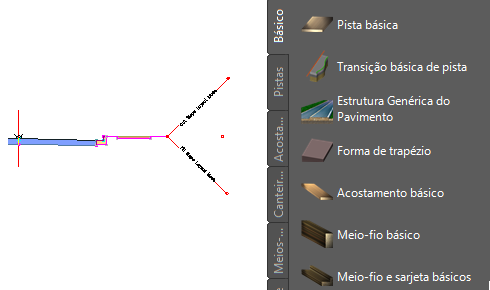

Montagem de rodovia (à esquerda), com submontagens mostradas em uma paleta de ferramentas (à direita)

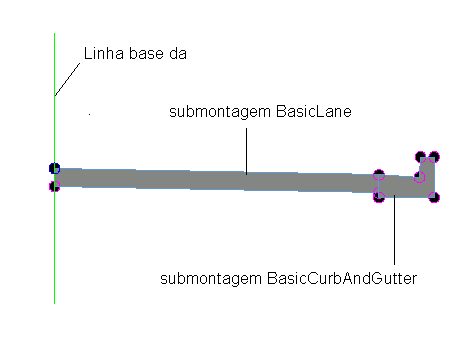

A ilustração a seguir mostra um objeto de montagem simples que representa um lado (pista) de uma estrada de duas pistas. Objetos de submontagem nomeados BasicLane e BasicCurbAndGutter foram adicionados a um alinhamento de linha base, formando uma única pista de rolamento com meio-fio e sarjeta.
Também é possível criar montagens mais avançadas referidas como montagens condicionais. Uma montagem condicional contém uma ou mais submontagens condicionais, que aplicam submontagens subsequentes quando condições especificadas em uma determinada estaca são atendidas.
Os seguintes componentes fazem parte de um objeto de montagem:
- Ponto de inserção Este é o ponto inicial no desenho que é selecionado para criar o objeto de montagem. Ele corresponde à linha de centro do eventual objeto de corredor. Ele também é conhecido como o ponto de referência do terreno e geralmente segue um alinhamento, bem como um perfil de projeto (alinhamento vertical).
- Linha base A linha base de uma montagem geralmente é exibida como uma ajuda visual (marcador) representando um eixo vertical no ponto de linha base da montagem. Se você desejar anexar uma submontagem ao ponto da linha base, você poderá fazê-lo selecionando o marcador da linha base. Este método de anexação de submontagens a uma montagem, às vezes, é mais fácil do que selecionar o ponto da linha base, especialmente quando já houver uma ou mais submontagens anexadas a este ponto.
- Ponto da linha base. Este é um ponto na montagem geralmente representando o ponto de início da primeira submontagem que é anexada à montagem, perto do alinhamento de controle. Por padrão, o ponto da linha base coincide com o ponto de inserção e, portanto, segue o alinhamento de linha de centro e o perfil. Se você desejar iniciar elementos seccionais orientados para fora (horizontal e verticalmente) da linha de centro, faça-o movendo este ponto da linha base para fora do ponto de inserção da montagem.
- Linha de deslocamento. A linha de deslocamento normalmente é uma linha vertical representando visualmente um eixo vertical no ponto de deslocamento. Se você desejar anexar uma submontagem a um ponto de deslocamento, você poderá fazê-lo selecionando o marcador da linha de deslocamento em vez de selecionar o ponto de deslocamento. Este método de anexação de submontagens a um ponto de deslocamento de montagem, às vezes, é mais fácil do que selecionar o ponto de deslocamento, especialmente quando já houver uma ou mais submontagens anexadas a este ponto.
- Ponto de deslocamento. Este é um ponto na montagem representando o ponto de referência de terreno ao longo de um alinhamento de deslocamento para o eventual objeto de corredor. Submontagens anexadas a este ponto seguem um alinhamento de deslocamento e seu perfil designado. Por exemplo, no caso de uma rodovia com estradas de serviço em um ou ambos os lados, as linhas de centro da estrada de serviço serão representadas por pontos de deslocamento. Sempre há apenas um ponto de linha base em uma montagem, e pode haver nenhum ou muitos pontos de deslocamento em uma montagem. Pontos de deslocamento podem ser adicionados ou excluídos de uma montagem a qualquer momento.
Para completar a definição de um objeto de montagem, normalmente adicione vários objetos de submontagem, como pistas, meios-fios ou valetas, ao longo de um alinhamento. Cada submontagem pode se conectar ao ponto de linha base da montagem, a qualquer ponto de deslocamento da montagem ou a outra submontagem já associada à montagem. Uma submontagem também pode ser anexada a estes pontos com um deslocamento e/ou elevação relativos a partir do ponto.
Nota: Não há limite para o número de segmentos de inclinação que um usuário pode definir em uma montagem do AutoCAD Civil 3D.
Após a criação de objetos de montagem, você poderá prosseguir com outras tarefas de modelagem de corredor, como a criação de objetos de corredor, linhas do recurso e gráficos da seção.
Revise os tutoriais de montagens e corredores para obter instruções passo-a-passo sobre como criar uma variedade de montagens para o modelo do corredor.
