Para subtrair de objetos de manipulação de estilos de linha

Subtraia uma peça selecionada da manipulação de estilos de linha ou de um bloco contendo a manipulação dos estilos de linha sem a necessidade de redesenhar qualquer dos componentes remanescentes. A peça a ser subtraída pode conter ou ser delineada por linhas, polilinhas (fechadas ou abertas), arcos, círculos, texto ou hachuras. Se a subtração remove a peça de uma polilinha fechada, a polilinha é recriada como fechada. Se a subtração divide em dois uma polilinha fechada, ambas peças são recriadas separadas como polilinhas fechadas. No entanto, quando a subtração divide em dois uma hachura, a hachura permanece como uma entidade de manipulação dos estilos de linha que é possível selecionar clicando em qualquer peça.

Nota: Nada do que é subtraído por esta operação é, na verdade, excluído do desenho. Se você deseja ocultar a manipulação dos estilos de linha, é possível usar o comando Obscurecer.
  1. Se ela ainda não existir, desenhe a manipulação dos estilos de linha que delineia as que você deseja subtrair.
  2. Selecione a manipulação dos estilos de linha ou objeto a partir do qual para subtrair a peça delineada.
  3. Clique com o botão direito do mouse e clique em Ferramentas de modificação de AECSubtrair.
  4. Selecione a manipulação dos estilos de linha que delineia a peça que você deseja subtrair. Pressione Enter.
  5. Pressione Enter para manter a manipulação dos estilos de linha. Insira s (Sim) para apagá-la.

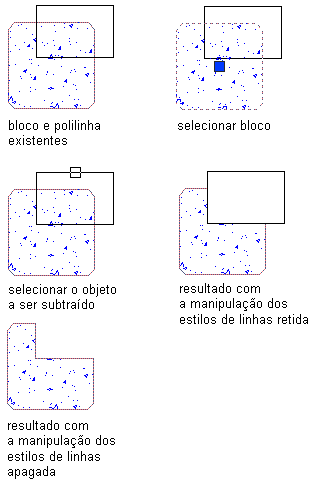

Subtrair uma peça de um bloco
