Sobre as propriedades de gráfico do perfil longitudinal

Defina propriedades de gráfico de perfil longitudinal, tanto a partir da guia Prospector do Toolspace, quanto a partir da janela de desenho.

Você pode alterar a faixa de estaca, malha, perfis exibidos, e anotações de objetos no gráfico do perfil longitudinal.

Através da especificação de propriedades, é possível controlar o conteúdo e o formato de um gráfico do perfil longitudinal. Propriedades de gráfico do perfil longitudinal são organizadas em diversas guias da caixa de diálogo Propriedades do gráfico do perfil longitudinal: informações, estacas, elevações, perfis, faixas, projeções, e redes de tubulação. As guias para projeção e redes de tubulação aparecem, caso o gráfico do perfil longitudinal inclui esses objetos.

Configure essas propriedades ao criar um gráfico de perfil longitudinal. Em qualquer momento, é possível usar a caixa de diálogo Propriedades do gráfico do perfil longitudinal para efetuar alterações.

Guia Informações

Visualizar ou editar o nome do gráfico do perfil longitudinal, descrição e o estilo de objeto do perfil.

Guia Estacas

Configurar a faixa das estacas exibidas no gráfico do perfil longitudinal.

Guia Elevações

Configurar a faixa das elevações exibidas no gráfico do perfil longitudinal. Se o gráfico do perfil longitudinal estiver dividido, é possível utilizar esta guia para especificar as estacas e estilos para segmentos divididos.

Guia Perfis

Especifique que perfis são exibidos no gráfico do perfil longitudinal e se a vista é encurtada pela extensão de um determinado perfil. Você pode editar a descrição, alterar o modo de atualização (dinâmico ou estático), a camada, e o estilo de cada perfil na vista atual. É também possível determinar se o gráfico do perfil longitudinal será dividido, o que reduz o tamanho vertical.

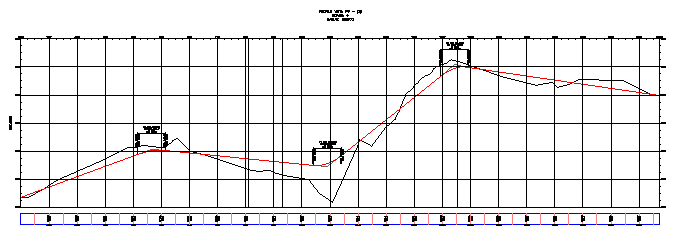

Gráfico do perfil longitudinal sem divisão

O gráfico do perfil longitudinal de amostra, antes da divisão, mostra uma faixa de elevação de 60 pés.

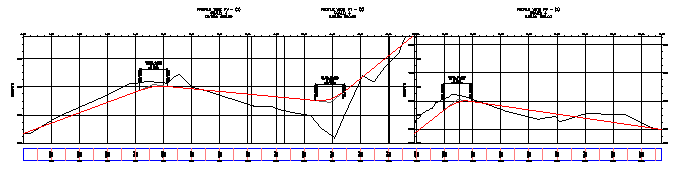

Gráfico do perfil longitudinal com divisão

O gráfico do perfil longitudinal dividido é mais compacto, com uma faixa de elevação de aproximadamente 38 pés. Na estaca dividida, uma escala de elevação separada é fornecida para cada peça do gráfico do perfil longitudinal.

Faixa.

Especifique quais faixas de dados serão incluídas no gráfico do perfil longitudinal, e se deverão ser colocadas ao longo da parte superior ou inferior da malha. Os seguintes tipos de faixa de dados estão disponíveis para exibição: dados do perfil, geometria vertical, geometria horizontal, superelevação para um determinado alinhamento horizontal, dados seccionais e dados de rede de tubulação.

Guia Hachura

Especifique o estilo e a localização de hachura entre superfícies, o que mostra regiões de corte e de aterro no desenho vertical.

Guia Redes de tubulação

Especifique que tubulações ou estruturas serão exibidas no gráfico do perfil longitudinal, bem como seus estilos, substituições de estilo e colocação de camada. A guia Redes de tubulação é exibida somente se houver uma ou mais redes de tubulação no desenho.

Guia Projeções

Especifique objetos a partir de vistas da planta de projeto para o gráfico do perfil longitudinal, incluindo objetos do AutoCAD e do AutoCAD Civil 3D. Você pode também especificar os estilos de exibição de objeto, opções de elevação, e valores de elevação. A guia Projeções é exibida apenas quando objetos projetados existem no gráfico do perfil longitudinal.
