Para criar linhas especificando ângulos de deflexão

A primeira sequência de solicitações é para estabelecer uma linha de referência temporária para medir o ângulo.

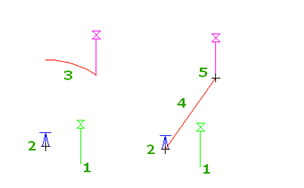

A partir da linha de referência (1 e 2) e o ponto inicial (2), especifique um ângulo de deflexão (3) e distância (4) para especificar um ponto (5).

  1. Clique na guia Iníciopainel Desenharmenu suspenso LinhaCriar linha por deflexão Pesquisa.
  2. Especifique uma linha de referência temporária para o ângulo efetuando um dos seguintes:
    • Selecione uma linha.
    • Insira Pontosou Pe, a seguir, especifique um ponto inicial e final para a linha.
  3. Especifique o ângulo ao efetuar um dos seguintes procedimentos:
    • Clique no desenho para especificar o ângulo.
    • Insira um valor numérico positivo ou negativo para o ângulo.
    • Insira C para alternar o ângulo entre no sentido anti-horário e horário, e, em seguida, especifique o ângulo.
  4. Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
  5. Especifique um ponto final.

    Isto conclui a especificação da linha de referência temporária. As solicitações posteriores para ângulos e distâncias são então utilizadas para definir os segmentos de linha.

  6. Insira os ângulos e as distâncias para definir segmentos de linha. Você pode então pressionar Enter para voltar para o prompt da linha de comando onde poderá usar opções adicionais para definir a linha.
