Utilize a malha do gráfico do perfil longitudinal para exibir um ou mais perfis para um alinhamento horizontal.
Quando você cria um gráfico do perfil longitudinal, especifica quais perfis existentes devem ser exibidos na malha. Utilize estes perfis como referência para desenhar novos layouts de perfil na malha.
Um gráfico do perfil longitudinal pode incluir um ou mais perfis relacionados, juntamente com múltiplas faixas de dados ao longo do eixo X, acima ou abaixo da malha. As faixas de dados fazem a anotação dos perfis com o estaqueamento, elevação e geometria horizontal,, bem como outros dados que auxiliam a análise de engenharia.

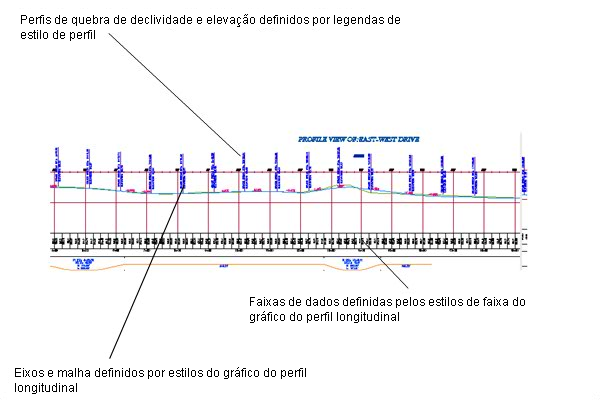

Gráfico do perfil longitudinal exibindo a superfície e layouts do perfil

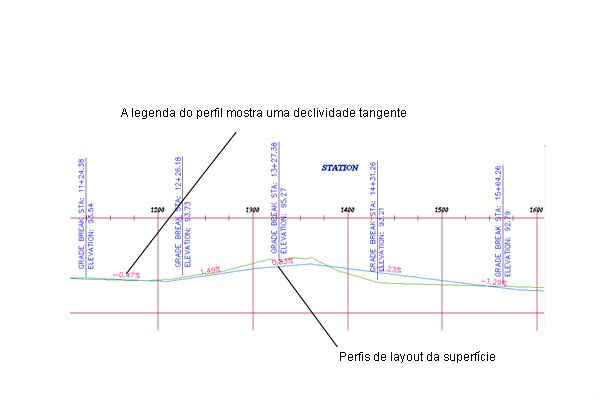

Vista mais próxima da superfície e layouts do perfil.
É necessário utilizar um gráfico de perfil para visualizar diversos perfis, bem como itinerários sugeridos para estradas, condutas, cercas e outras estruturas semelhantes. Utilize os gráficos do perfil longitudinal para comparar elevações de diversas superfícies ou perfis de projeto com o alinhamento.
Em um gráfico do perfil longitudinal, é possível substituir o perfil de outro alinhamento. Por exemplo, no gráfico do perfil longitudinal para uma estrada, você pode substituir o perfil de um bueiro que ocupa o mesmo do corredor. Ao sobrepor um perfil, é possível analisar as elevações do bueiro em relação as mesmas estacas de alinhamento usadas para as superfícies da estrada.
Um gráfico do perfil longitudinal pode incluir objetos projetados do desenho que você deseja ver em relação a um perfil.
Se você projeta uma estrada, linha de tubulação ou um estrutura similar através do paisagismo, e deseja comparar a viabilidade de diversas rotas possíveis, um gráfico do perfil longitudinal de cada rota pode ajudar na comparação.
O AutoCAD Civil 3D permite que os perfis sejam divididos dividir para caber dentro de um gráfico do perfil longitudinal especificado e exibido em um gráfico de seção único ou múltiplos.
Criar gráficos do perfil longitudinal
Você pode criar perfis sem os exibir em um gráfico do perfil longitudinal. Quando você cria um gráfico do perfil longitudinal, pode exibir quaisquer dos perfis criados de um alinhamento selecionado. Você pode configurar faixas de dados e anotações de perfil em um gráfico do perfil longitudinal para tronar mais claro ou mais informativo para o usuário.
O assistente fácil de usar serve de guia através do processo de criação de gráficos do perfil longitudinal empilhados únicos, múltiplos ou empilhados. No processo, você pode especificar se as redes de tubulação e áreas de hachura devem ser exibidas para mostrar as regiões de corte e aterro.

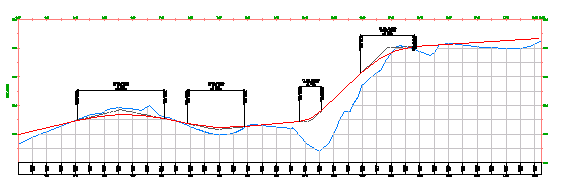

- Um único Um gráfico do perfil longitudinal é geralmente usado para desenhar e editar um perfil. Exibe a faixa de estacas especificada do alinhamento correspondente em uma malha de gráfico do perfil longitudinal único.

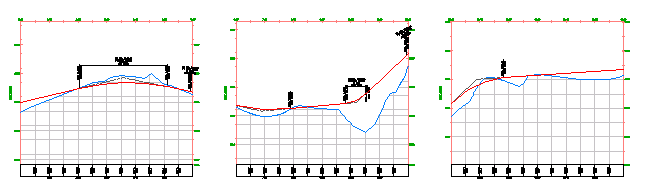

- Múltiplos gráficos do perfil longitudinal são úteis para plotar segmentos mais curtos de um perfil em malhas de um gráfico do perfil longitudinal individual com um comprimento e escala vertical consistentes.
Utilize múltiplos gráficos do perfil longitudinal para criar documentos finais de construção de um projeto. Para obter melhores resultados, projete seu perfil em um gráfico do perfil longitudinal único e, a seguir, crie múltiplos gráfico do perfil longitudinal para plotagem.

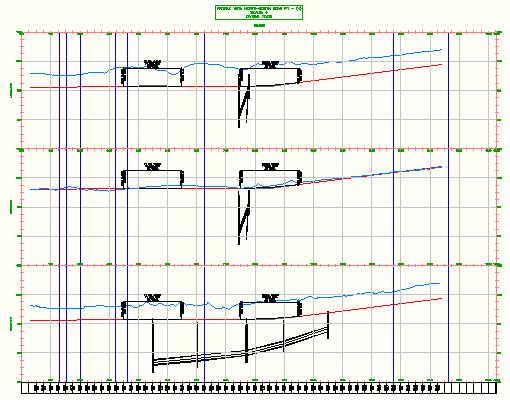

- Os gráficos de seção empilhados são uma coleção de perfis relacionados desenhados em separado, verticalmente organizados em gráficos do perfil longitudinal. Normalmente, um perfil de linha de centro está contido em um gráfico do perfil longitudinal, e seus deslocamentos esquerdo e direito são desenhados em gráficos do perfil longitudinal que estejam posicionados acima e abaixo do gráfico do perfil longitudinal da linha de centro.

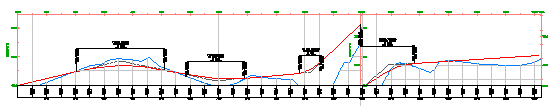

Um perfil pode ser dividido dentro de um ou múltiplos gráfico do perfil longitudinal. Isso permite que um gráfico do perfil longitudinal exiba uma faixa de elevação de perfil que seja maior do que a altura especificada do gráfico do perfil longitudinal.
