Sobre como criar um alinhamento com melhor ajuste

Criar um alinhamento que segue o caminho mais lógico através de uma série de linhas do recurso, pontos COGO, ou linhas, arcos, pontos ou blocos do AutoCAD.

Você pode ajustar o comando para obter os resultados desejados com base no tipo e na precisão dos dados de origem.

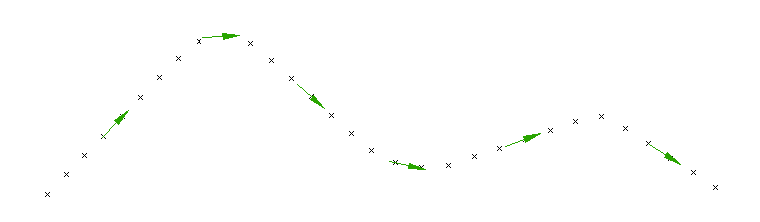

Por exemplo, quando você utiliza pontos COGO como dados de origem, o AutoCAD Civil 3D determina a sequência mais lógica dos pontos COGO, e, a seguir, inverte a ordem de todos que não correspondem à sequência de outros pontos COGO selecionados.

Quando dois caminhos de aproximadamente pontos COGO paralelos são utilizados, uma curva polinomial do AutoCAD (1, 2) é criada por cada caminho de pontos. Os pontos de cada curva polinomial são projetados em outros pontos de curva polinomial, nos quais dois pontos de tangência de projeções são utilizados para criar a linha de centro (3).

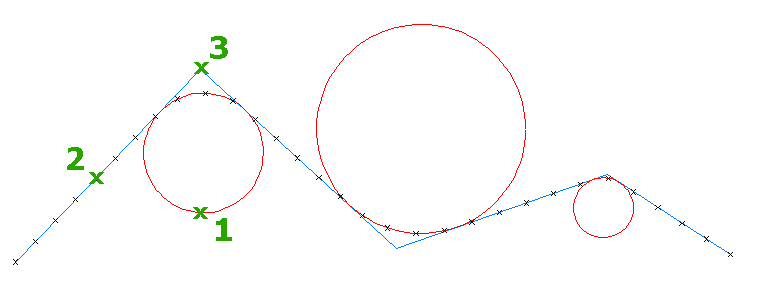

A seguir, o AutoCAD Civil 3D calcula as curvas (1) com base na sequência de pontos e na configuração determinada de Raio máximo para detecção de curva. O AutoCAD Civil 3D se aproxima da curvatura ao vincular os pontos de amostra aos segmentos lineares. Para aumentar a precisão ao usar as linhas do recurso ou entidades do AutoCAD, os pontos intermediários de amostra podem ser erradicados dos dados de entrada originais ou criados entre cada par de pontos de amostra. Quando uma sequência de pontos tem um raio maior do que esta configuração, os pontos formarão uma tangente (2). A intersecção aparente das tangentes (3) são os pontos de intersecção para o alinhamento de tangentes.

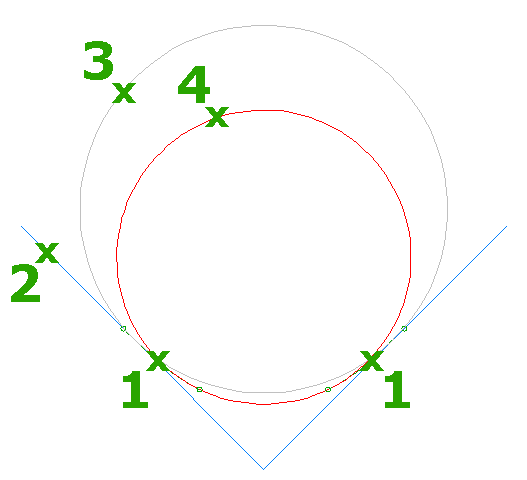

Quando a opção Criar espirais é selecionada, o AutoCAD Civil 3D cria um par de espirais simétricos (1) entre cada curva e suas tangentes. Se espirais que atendem a um determinado valor de R/A não se ajustam entre tangentes (2) e a curva (3), então o raio da curva é reduzido (4) até que a solução seja encontrada. Quando você especificar esta opção sem a opção Corresponder tangentes, as espirais serão simétricas, mas a solução pode ter mais erros.

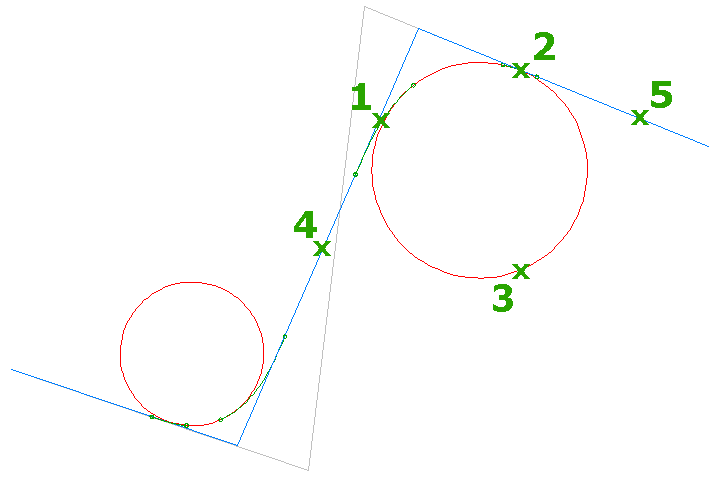

Quando a opção Corresponder tangentes é selecionada, o AutoCAD Civil 3D cria um par de espirais assimétricos (1, 2) entre cada curva (3) e suas tangentes (4, 5 ). Se uma espiral que atende a relação R/A mínima especificada não se ajusta entre uma curva e uma tangente, então a tangente (4) é movida em direção a curva até que a solução seja encontrada. O valor mínimo de R/A permite restringir os comprimentos da espiral, um valor maior produz menos espirais, enquanto um valor menor produz mais espirais.
