Para criar alinhamentos de bordo e perfis associados

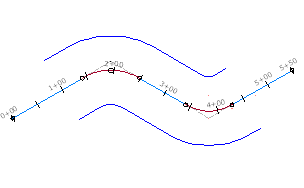

Em uma única operação, você pode criar vários alinhamentos de bordo e os perfis associados em um ou ambos os lados do alinhamento principal. A distância de deslocamento é especificada separadamente para os lados esquerdo e direito.

Os lados esquerdo e direito são determinados a partir de uma posição de frente para o final do alinhamento principal.

Os alinhamentos de deslocamento mantém sua distância de deslocamento se o alinhamento principal for editado. O único atributo geométrico dos alinhamentos de deslocamento a ser editado diretamente é a distância de deslocamento.

  1. Clique na guia Iníciopainel Criar projetomenu suspenso AlinhamentoCriar alinhamento de deslocamento Pesquisa.
  2. Na caixa de diálogo Criar alinhamentos de deslocamento, selecione os seguintes atributos:
    • Alinhamento principal
    • Modelo de nome
    • Intervalo de estaca para o deslocamento
    • Número de deslocamentos em cada lado
    • Distância de deslocamento incremental em cada lado
  3. Na guia Geral, insira o terreno, o estilo de alinhamento, a camada e o conjunto de legendas dos alinhamentos de bordo.
  4. Se quiser aplicar critérios de alargamento aos alinhamentos de bordo, clique na guia Critérios de alargamento. Selecione a caixa de seleção Adicionar alargamento ao redor das curvas e, a seguir, especifique os critérios para o projeto.
  5. Se quiser criar perfis de deslocamento, clique na guia Criar perfil do alinhamento de bordo. Selecione a caixa de seleção Criar perfil para alinhamento de bordo e especifique as configurações dos perfis.

    É possível sobrepor os perfis de deslocamento em um gráfico do perfil longitudinal existente. Para obter mais informações, consulte Caixa de diálogo Criar alinhamentos de bordo.

  6. Clique em OK.

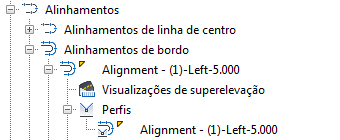

    Os alinhamentos de bordo são adicionados à coleção Alinhamentos de bordo em Prospector. Os perfis de bordo são criados na coleção Perfis dentro das coleções nomeadas dos alinhamentos de bordo.

    Por padrão, os perfis são dinâmicos e têm um único valor de inclinação transversal. É possível adicionar regiões de inclinações transversais ou alterar a propriedade de atualização para Estático modificando as propriedades do perfil de deslocamento.
