Sobre como criar um alinhamento com as ferramentas de layout de alinhamento

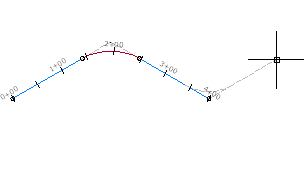

Crie um alinhamento com as Ferramentas de layout de alinhamento.

Utilize o comando de layout para criar um alinhamento. Especifique um nome único, terreno (se desejado), estilo e conjunto de legendas e as opções de projeto com base em critérios. A seguir, use as Ferramentas de layout de alinhamento para desenhar o alinhamento.

Esta barra de ferramentas fornece dois tipos de ferramentas de criação de alinhamento:

• Ferramentas de desenho à mão livre para linhas, curvas e espirais.
• Ferramentas com base em restrição que definem entidades individuais por parâmetros como o comprimento e raio.

Você pode usar qualquer um dos seguintes comandos para criar rapidamente um layout do alinhamento. As linhas e curvas que você cria são entidades fixas que podem ser editadas sem perder a tangência.

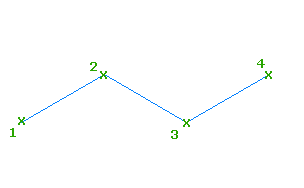

Tangente-Tangente sem curvas

Utilize este comando para criar um layout rápido de um alinhamento. Especifique os pontos de tangente da intersecção (PI). Opcionalmente, adicione curvas em outro momento.

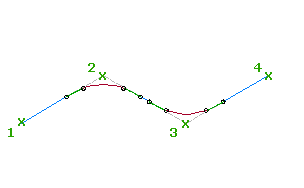

Tangente-Tangente com curvas

Utilize este comando para efetuar o layout de um alinhamento automaticamente criando curvas nos pontos de intersecção (PI). Os parâmetros da curva nos valores atuais da caixa de diálogo Configurações de curva e espiral.

Dica: Você não pode utilizar comandos transparentes quando for solicitado a especificar a direção, o raio ou o comprimento, ou usar deslocamentos de estacas para especificar os pontos. Para obter mais informações, consulte Sobre comandos transparentes

Exercício do tutorial: Criar um alinhamento com espirais e curvas
