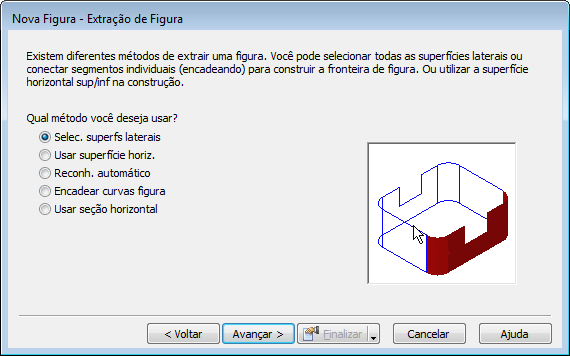

Utilize a página Extração de Figura do assistente de Nova Figura para selecionar o método que você deseja utilizar para reconhecer figuras de um modelo sólido.
Selecione um método de reconhecimento de figuras:
- Selec. superfs laterais — Selecione as superfícies que representam as laterais da figura, como as paredes de uma cavidade.
- Usar superfície horiz. — Selecione uma superfície horizontal que represente a forma da figura, como a base de uma cavidade ou o topo de um postiço.
- Reconh. automático — Reconhecer figuras automaticamente.
Para criar todas as figuras reconhecidas na mesma altura, selecione Forçar mesma altura Z e insira uma Elevação para especificar a altura em que você deseja criar as figuras.
- Encadear curvas figura — Selecione curvas de um sólido para definir a forma da figura.
Insira um Âng Parede para inclinar as paredes da figura.
Insira uma Elevação para criar a figura numa altura diferente para as curvas selecionadas.
- Usar seção horizontal — Criar figuras a partir de uma fatia em Z através de um sólido.
Insira a Elevação em que você deseja criar as figuras.
A imagem à direita do diálogo exibe um exemplo do método de reconhecimento selecionado.
