Se você estiver posicionando na grade ou inserindo pontos gerais sem utilizar geometria existente, os pontos são posicionados no plano da grade de posicionamento.
Para exibir a grade de posicionamento:
- Selecione Arquivo > Opções > Geometria > página Grades de Posicionamento.
- Na seção Exibição da Grade, selecione Exibir sempre.
- Clique OK para fechar o painel.
A grade de posicionamento gira com o plano de visualização e permite criar geometria em planos diferentes sem ter que criar novos sistemas de coordenadas do usuário.

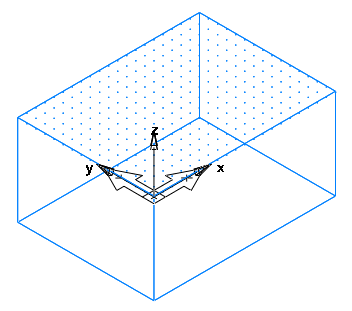

Em vista isométrica, a grade se encontra na face superior:
Em vista frontal, a grade se encontra na face frontal:
