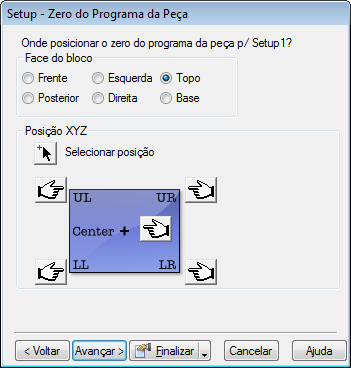

Alinhar c/ Face do Bloco permite alinhar o zero do programa da peça com uma face no bloco.
Para completar essa página:
- Na seção Face do Bloco, selecione a face que você deseja utilizar.
- Na seção Posição XYZ, clique no botão Selecionar posição e selecione a posição no modelo ou clique no botão de dedo indicador
que corresponde ao Centro do bloco ou a um dos cantos:
- UL — canto superior esquerdo
- UR — canto superior direito
- LL — canto inferior esquerdo
- LR — canto inferior direito
- Clique em Avançar para acessar a página Setup - Offset do Programa da Peça ou clique em Finalizar.
