Fresas de Topo são utilizadas para representar fresas de ponta plana, fresas de ponta esférica, fresas com raio e fresas de ponta cônica.
Nome — Insira o nome que identifica a ferramenta. O nome precisa ser único entre todas as ferramentas na base.
Medida — Indica as unidades utilizadas para reportar as dimensões da ferramenta. Selecione Polegadas para unidades em polegadas ou desfaça a seleção para unidades em milímetros.

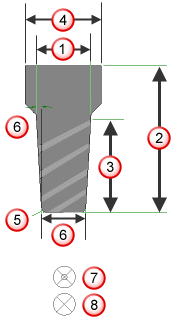

Diâmetro — Consulte o diagrama.
Compr. Total — Consulte o diagrama.
Comprimento exposto — É a porção da ferramenta que se projeta do suporte quando o suporte é simulado.
Compr. Fresa — Consulte o diagrama.
Diâmetro Haste — Consulte o diagrama.
Raio Pta — Consulte o diagrama.
Usar curva p/ descrever forma da ferr. — Selecione essa opção para criar uma ferramenta de forma. Selecione uma curva na lista Curva para definir o perfil da ferramenta.
Conicidade — Consulte o diagrama.
Material — Indica o material de que é feita a ferramenta. Essa informação é importante ao calcular os avanços e velocidades.
Mão — Defina se a ferramenta é orientada para a Direita ou para a Esquerda.
|
|
|
Diâmetro
Comprimento Total
Comprimento da Fresa
Diâmetro da Haste
Raio da Ponta
Diâmetro na Base
Tipo de Corte: Não central
Tipo de Corte: Central
Para ferramentas de ponta esférica, insira o diâmetro, selecione Pta esférica e o raio é calculado.
Para ferramentas cônicas de ponta plana existem três diferentes maneiras de especificar um ângulo de cone, comprimento de fresa e diâmetros:
- Insira o Âng. de conicidade, Diâmetro (que é o diâmetro da ferramenta no topo do cone) e o Compr. fresa.
- Insira o Âng. de conicidade, selecione a caixa Diâ na Base, insira o Diâ Inferior e o Compr. Fresa.
- Insira o Âng. de conicidade, selecione Diâ na Base, insira o Diâmetro (que é o diâmetro na base do cone) e clique no botão Calcular da haste para que o Compr. Fresa seja calculado.
