No FeatureCAM, você pode criar operações de rebarbar/chanfrar, mesmo quando o modelo não contém essas regiões de chanfro ou rebarba.

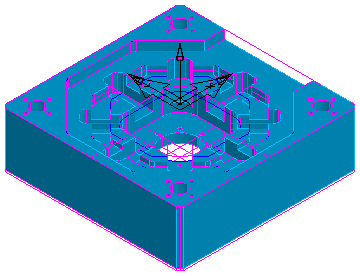

Por exemplo, o modelo a seguir contém vários postiços, cavidades e laterais, com vários cantos vivos:

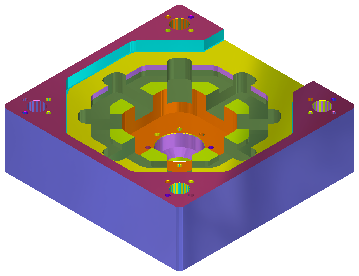

Não existem chanfros no modelo em si ou nas figuras:
Para criar chanfros automáticos:

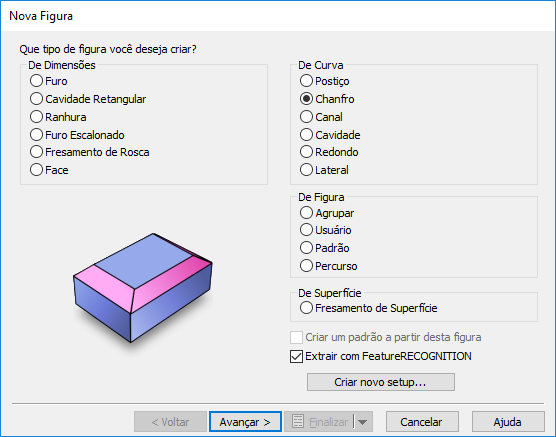

- Selecione Chanfro no assistente de Nova Figura e selecione Extrair com FeatureRECOGNITION:

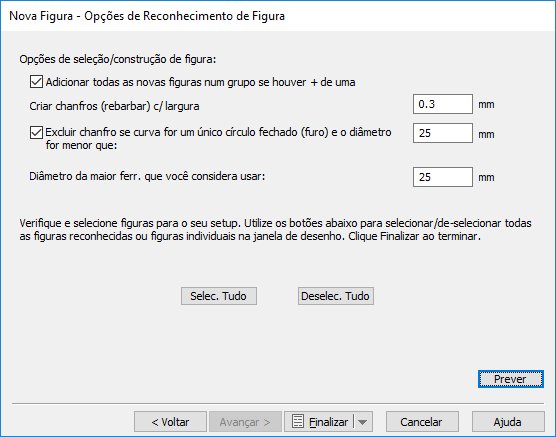

- Clique em Avançar para exibir a página Nova Figura - Opções de Reconhecimento de Figura:

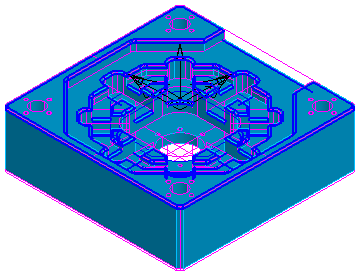

Aqui você pode inserir a largura do chanfro e outras opções. Os chanfros são destacados no modelo, por exemplo:
- Para aceitar os chanfros destacados, clique em Selec. Tudo, e então em Finalizar.
Os chanfros são criados e exibidos na Vista da Peça.

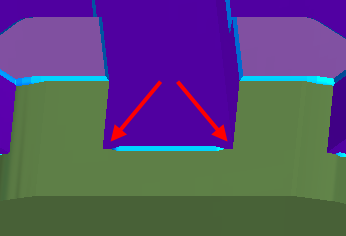

O FeatureCAM rebarba as arestas utilizando chanfros 3D sem invadir arestas adjacentes, por exemplo:
