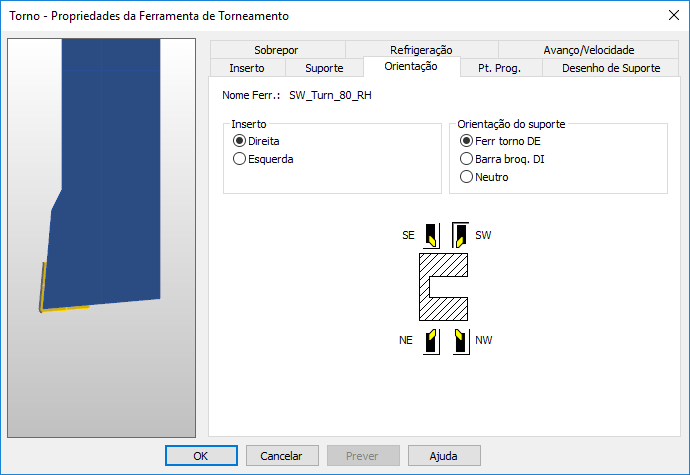

Na guia Orientação, é possível configurar a orientação do suporte na máquina e a mão da ferramenta.
Clique na imagem de pré-visualização da ferramenta para arrastar e aproximar a vista. A orientação da pré-visualização é determinada pelas configurações da guia Máquina no diálogo Opções de Visualização. Clique com o botão direito na imagem para acessar um menu de contexto.
Nome — Especifica o nome da ferramenta atual.
Nota: Para editar o Nome da ferramenta, utilize a guia Inserto/Tipo.
Inserto — selecione a mão da ferramenta entre À direita e À esquerda.
Orientação do suporte:
- Escolha se o suporte é para uma Ferramenta de torno DE ou Barra de broqueamento DI.
- Configure a orientação do suporte clicando em um dos botões: SE
, SW
, NE
, ou NW
.
Nota: As imagens nos botões não denotam necessariamente a forma do inserto real. O inserto da ferramenta pode ter qualquer forma.
Nota: Quando Orientação de ferr. automática está selecionado na página Variados do diálogo Atributos de Usinagem, a orientação do suporte é ignorada, e uma ferramenta pode ser utilizada em qualquer orientação.
