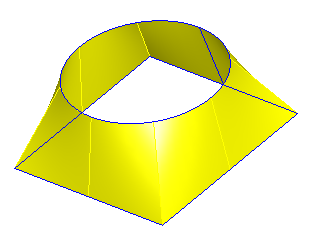

Essa página é parte do assistente de nova figura e auxilia na criação de figuras wire EDM 4-eixos a partir de superfícies guiadas. Pode ser realizada em modelos sólidos ou de superfície. Quando você acessa esse diálogo, as arestas de todas as superfícies guiadas no modelo são exibidas em azul.
Para completar esse diálogo:
- Clique no botão Selecionar Curva
. O diálogo é minimizado para uma barra de título. - Selecione as curvas Superiores na figura, na ordem.
- Clique no botão Selecionar na barra de título para concluir a seleção.
- Clique no botão Prever para certificar-se de ter selecionado as curvas corretas.
- Clique em Avançar e complete o assistente.
- Conforme você seleciona curvas, as superfícies guiadas são inseridas numa tabela no meio do diálogo. Essa tabela lista o nome da superfície, o número da fronteira selecionada e se a curva foi ou não invertida. Existem várias operações adicionais que podem ser realizadas numa linha selecionada da tabela.
O botão apagar remove a fronteira atualmente selecionada nas tabelas.
Esse botão move a fronteira selecionada acima na tabela.
Esse botão move a fronteira selecionada abaixo na tabela.
Esse botão seleciona uma fronteira alternativa da superfície.
Esse botão inverte a direção da curva selecionada. Note que o FeatureCAM define automaticamente a direção das curvas de forma que essa opção não deve ser necessária na maioria das vezes.
Existem duas opções adicionais:
Utilize a opção Exibir curva inferior para exibir a curva inferior correspondente para cada curva selecionada.
Marque Ocultar superfícies ao terminar para que as superfícies sejam escondidas após deixar o diálogo.
