Se os pontos finais de linhas ou geometrias estiverem dentro de uma tolerância especificada, eles serão considerados duplicados. Duplicatas pode ser impossíveis de ver, mesmo quando o zoom estiver muito próximo. A Limpeza de desenho pode localizar tais instâncias e é possível decidir se deseja exclui-las. Neste exercício, você limpa um mapa de rua ao excluir objetos duplicados.
Tutorial em vídeo
|
Se você estiver conectado à Internet, reproduza o vídeo para ver como limpar o mapa para excluir a geometria duplicada. As etapas para este procedimento estão listadas abaixo do vídeo. |
Para excluir duplicatas
- Antes de iniciar este tutorial, consulte Lição 1: Preparar-se para usar os tutoriais.
- Navegue para e abra o arquivo de amostra do tutorial Street_Centerlines.dwg.
- Aplique o zoom para as extensões do desenho. Clique na
. -
Clique na . Pesquisa
- Especifique os objetos deseja incluir na operação de limpeza. Neste caso, inclua todos os objetos.
- Na caixa de diálogo Limpeza de desenho - Selecionar objetos, em Objetos para incluir na limpeza de desenho, selecione Selecionar todos.
- Assegure-se de que há um asterisco (*) na caixa Camadas.
Selecione todos os objetos que deseja incluir na operação de limpeza.
- Clique em Avançar.

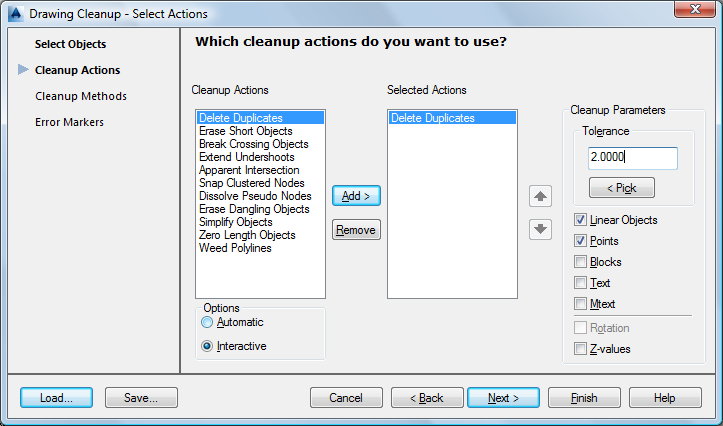

- Na caixa de diálogo Limpeza do desenho - Selecionar ações, faça o seguinte:
- Selecione Excluir duplicados e clique em Adicionar.
- Na lista Ações selecionadas, selecione Excluir duplicados e em Parâmetros de limpeza, insira 2 para Tolerância.
Todos os objetos dentro de duas unidades de desenho de cada um dos outros são considerados duplicados. O AutoCAD Map 3D não utiliza um sistema predefinido de unidade de medida como metros ou polegadas. Por exemplo, uma distância de uma unidade pode representar um centímetro, um pé ou a uma milha em unidades do mundo real.
Cada operação tem seus próprios parâmetros.
- Em Opções, selecione Interativo para revisar os erros um a um.
- Clique em Avançar.
- Na caixa de diálogo Limpeza do desenho - Métodos de limpeza, faça o seguinte:
- Em Método de limpeza, selecione Modificar objetos originais.
- Clique em Avançar.
- Na caixa de diálogo Limpeza de desenhos - marcadores de erro, que especifica os blocos e cores para marcadores de erro, clique em Concluir.
A Limpeza de desenho localiza os erros no desenho e exibe a caixa de diálogo Erros de limpeza do desenho. A caixa de diálogo agrupa os erros por tipo de erro. Excluir duplicados é realçado.
Para revisar os erros antes de corrigi-los, expanda Excluir duplicados. Para corrigir todos os duplicados de uma só uma vez sem revisá-los, selecione Excluir duplicados sem expandi-lo e clique em Corrigir todos.
- Na caixa de diálogo Erros de limpeza do desenho, faça o seguinte:

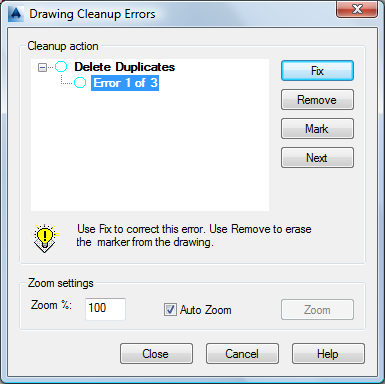

- Expanda Excluir duplicados para ver quantos objetos duplicados foram detectados.
- Clique em Erro 1 de 3.
No mapa, o primeiro erro exibe um marcador temporário, de modo que possa encontrá-lo facilmente.
- Clique em Corrigir para corrigir este erro e ir para o próximo erro.
- Continue a clicar em Corrigir até que tenha excluído todos os objetos duplicados.
Para prosseguir com este tutorial, vá ao Exercício 2: Estender distantes.
