Utilize as opções da guia Editar > painel Projetar para projetar curvas em um plano, ou pontos em uma superfície ou em uma malha, especificando as coordenadas e o eixo de projeção.
Utilize a opção Plano para projetar os seguintes objetos em um ponto específico ao longo do eixo de um plano:
- objetos em modelo de arames
- pontos em curvas, curvas compostas e curvas de superfície
- laterais e longitudinais inteiras em superfícies
Para projetar objetos em um plano:
- Selecione alguns objetos.
- Selecione a guia Editar > painel Projetar > Curva.
A caixa de diálogo Projetar objetos é exibida:
- Selecione o eixo ao longo do qual você deseja projetar.
- Na caixa Posição ao longo do eixo, digite as coordenadas do plano ao longo do eixo.
- Caso deseje manter uma cópia do original, selecione Manter cópia.
- Clique OK para projetar os objetos sobre o plano definido.
Para projetar pontos ao longo do eixo principal sobre superfícies:
- Certifique-se de que o eixo principal do espaço de trabalho atual esteja apontando na direção correta.
- Selecione os pontos e as superfícies.
- Clique na guia Editar > painel Projetar > Pontos.

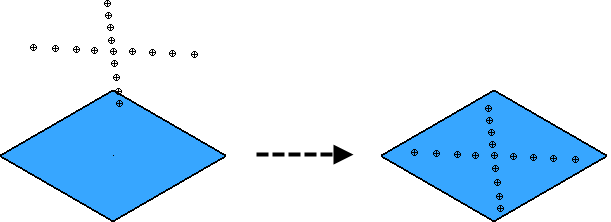

Os pontos são projetados sobre a superfície ao longo do eixo principal:
