Você pode criar curvas de saída a partir de superfícies, sólidos e componentes. Uma curva de saída é utilizada para criar uma superfície de saída.

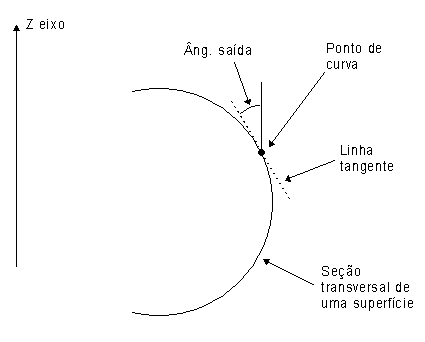

Os pontos da curva de saída são determinados ao longo de uma superfície. Os pontos são considerados posições na superfície em que a tangente faz o ângulo de saída com o eixo normal ao plano principal, como mostrado abaixo:
Curvas de saída são criadas de maneira semelhante em sólidos e componentes.
Para criar curvas de saída:
- Selecione as superfícies, os sólidos e os componentes.
- Clique na guia Arames > painel Da Seleção > Curva de Saída.
- Utilize a caixa de diálogo Draft para definir a curva de saída:
Ângulo de Saída — Insira o ângulo de saída.
Criar como curva composta — Marque esta caixa de seleção para criar as curvas de saída como curvas compostas. Desmarque a caixa de seleção para criá-las como curvas em arame. A cor das curvas em modelo de arames é a mesma que a das superfícies subjacentes.
- Clique OK para criar as curvas de saída.
