Criação de uma superfície de preenchimento de aresta

Para criar uma superfície para preencher o gap entre pontos selecionados de uma superfície:

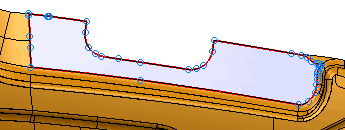

1. Selecione a superfície a ser usada, por exemplo:



2. Clique na guia Superfície > painel Manufatura > Ferramentas > Preencher Aresta.

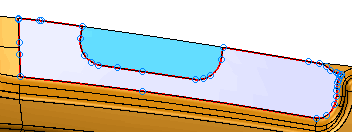

   Os pontos da região da aresta são exibidos no modelo:

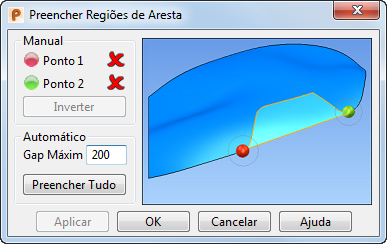

3. Utilize a caixa de diálogo Preencher Regiões de Aresta para criar a superfície com a opção Manual ou Automático:



Para utilizar a opção Manual:

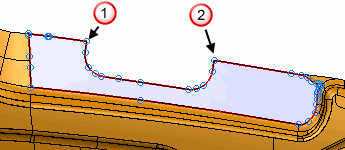

1. Selecione Ponto 1 e Ponto 2 na superfície, como indicado por e :

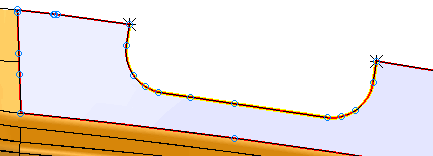

   Depois que você fizer seleções válidas, os ícones mudarão de para , e a aresta de preenchimento será destacada:

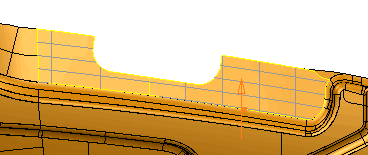

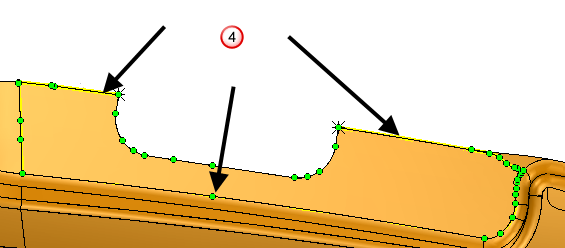

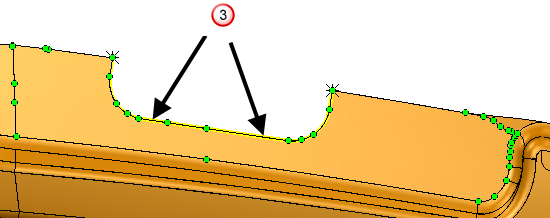

   Utilize a opção Inverter no diálogo Preencher de Regiões de Aresta para alternar entre os caminhos mais curto e mais longo para pontos selecionados. A superfície criada depende do caminho selecionado:





2. Clique em Aplicar.



Para utilizar a opção Automático:

1. Ajuste o Gap Máximo para o tamanho máximo das lacunas a serem preenchidas.

   Gaps maiores que o Gap máximo não são preenchidos.



2. Clique em Preencher tudo para preencher todos os gaps menores que o Gap máximo.
3. Clique OK.
