Medindo ângulos

Para medir ângulos utilizando a calculadora:

1. Na barra de status, clique no botão Calculadora.
2. Clique no botão Medir Ângulo Menor ou Medir Ângulo Maior para medir o ângulo menor ou maior.
3. Meça o ângulo de um dos seguintes tipos de objeto, como descrito abaixo:
   • Uma linha:

     Posicione o cursor sobre a linha para exibir o ângulo menor e o ângulo maior (o tipo de ângulo não selecionado é exibido entre parênteses).



     Clique na linha na mesma posição para inserir o tipo de ângulo selecionado na caixa de diálogo Calculadora.

   • Entre duas linhas:

     Ângulo menor Ângulo maior

     Selecione uma linha e então selecione a outra linha. O valor do tipo de ângulo selecionado é inserido na caixa de diálogo Calculadora.

     Nota: Você pode medir o ângulo entre duas linhas que não estão situadas no mesmo plano, mas que fazem interseção no espaço. O ângulo é medido entre as extremidades das duas linhas que estão afastadas da interseção e é baseado no plano em que ocorre a interseção das linhas. Se você selecionar duas linhas que não fazem interseção no espaço, o ângulo será calculado quando uma linha e uma posição forem selecionadas (veja abaixo), e serão utilizadas no cálculo a primeira linha e a posição selecionada na segunda linha.
   • Arcos:

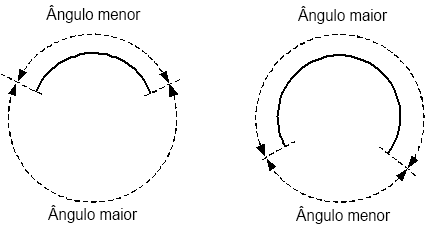

     Os ângulos maior e menor são os segmentos do setor do arco e do setor ausente do arco, como mostrado abaixo:

     Posicione o cursor sobre o arco para exibir o ângulo menor e o ângulo maior (o tipo de ângulo não selecionado é exibido entre parênteses):

     Clique no arco para inserir o valor do tipo de ângulo selecionado na caixa de diálogo Calculadora.

   • Entre uma linha e uma posição especificada:

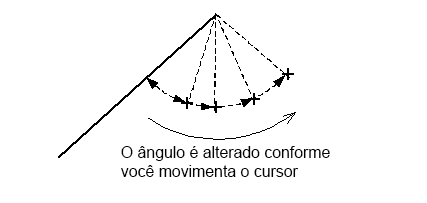

     Selecione uma linha. Um ângulo elástico é exibido da extremidade selecionada da linha até o cursor. À medida que você movimenta o cursor do mouse, o ângulo elástico muda:

     Utilize este ângulo elástico como guia para determinar o ângulo que você deseja medir.

     Clique em uma posição para inserir o valor do tipo de ângulo selecionado na caixa de diálogo Calculadora.

     Nota: O ângulo é calculado no plano constituído pelos dois pontos finais da linha e pela posição.
   • Utilizando três posições:

     Especifique três posições para definir duas linhas, como mostrado abaixo. Os ângulos menor e maior são medidos entre essas duas linhas:

     Quando você clica na primeira posição, um ângulo elástico é exibido da posição até o cursor do mouse. Use isso como um guia e selecione a segunda e a terceira posições. Quando você clica na terceira posição, o valor do ângulo selecionado é inserido na caixa de diálogo Calculadora.

     Nota: O ângulo é calculado no plano constituído pelos dois pontos finais da linha e pela posição.
