Adicionando uma propriedade Geral a um template de desenho

Para adicionar uma propriedade geral a um template de desenho ou utilizar uma sequência de substituição ao adicionar uma anotação a um modelo:

1. Clique na guia Anotação > painel Texto > Horizontal.
2. Clique em uma posição no desenho onde o texto será posicionado.

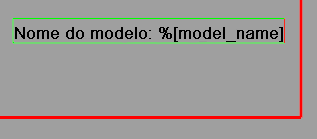

3. Se necessário, insira um rótulo:

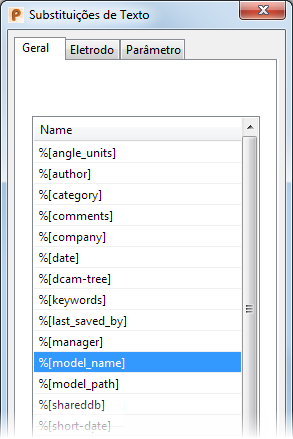

4. Clique em na barra de ferramentas Texto para exibir a caixa de diálogo Substituições de Texto:



5. Selecione a sequência de substituição desejada.



6. Selecione a opção Valor ativo para reavaliar a substituição sempre que o texto for desenhado.
7. Clique em Aplicar.



8. Clique em Cancelar e, em seguida, clique no desenho para exibir o texto substituído. Nesse exemplo, o nome do modelo é sub-text.
