Utilize a página Geral da caixa de diálogo Opções para definir a operação de modelagem de montagens.
- Clique em Arquivo > Opções > Opções de Aplicativo > Montagem > Geral.
- Utilize as seguintes opções para controlar a operação geral de modelagem de montagens:

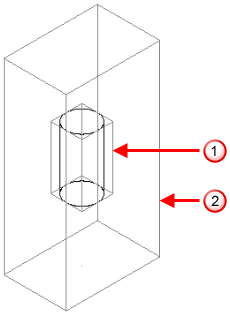

- Fator de ligação automática — Insira o fator pelo qual a caixa limitante original da geometria do componente aumenta. Se uma ligação estiver fora da nova caixa limitante, não é incluída na definição de componente.
|
|
|
Caixa limitante original da geometria da definição de componente
Caixa limitante quando Fator de ligação automática2 é aplicado.
- Exibir diálogo Nova Montagem — Selecione esta opção para exibir a caixa de diálogo Criar Nova Montagem quando você criar um componente e não houver nenhuma montagem existente. A opção Criar num novo modelo no diálogo Criar Nova Montagem é desabilitada pois você pode utilizar o sólido do modelo atual.
Desfaça a seleção dessa opção para criar uma nova montagem automaticamente com um nome padrão. Descrição e Nome da Categoria são definidos como <nenhum>.
- Usar o nível do sólido para criar um componente — Selecione essa opção para criar componentes no nível do sólido fonte ao criar componentes diretamente a partir do sólido. Quando um componente é modificado, os sólidos da definição de componente são movidos para o nível do componente sendo modificado. Ao converter componentes para sólidos, os sólidos são criados no nível do componente.
Desfaça a seleção dessa opção para criar componentes no nível atual.
- Alterar relações conflitantes em edição geral — Selecione essa opção para alterar ou remover uma relação para permitir que um componente seja reposicionado. Desfaça a seleção dessa opção para manter todas as relações e restringir a nova posição do componente secundário.
- Exibir diálogo Gerar Power Features — Selecione esta opção para exibir a caixa de diálogo Gerar Power Features quando selecionar Gerar Power Features no menu de contexto do componente de origem ou de destino.
Se esta opção não estiver selecionada, a caixa de diálogo não será exibida e a seleção de Gerar Power Features no menu de contexto do componente terá um dos seguintes resultados:
- Se você selecionar um componente alvo, Gerar Power Features cria Power Features para todos os componentes fonte que se intersecionam com o alvo.
- Se você selecionar um componente fonte, Gerar Power Features cria Power Features para todos os componentes alvo que se intersecionam com a fonte.
Nota: Essa opção também controla o comportamento do diálogo Remover Figuras. - Manter power features órfãs — Quando você apaga um componente que é o único associado a uma power feature em particular, a power feature torna-se órfã.
Selecione esta opção para marcar a power feature órfã como desatualizada. A power feature órfã é removida da árvore quando você seleciona Gerar Power Features no menu de contexto de montagem.
Desmarque esta opção para remover a power feature órfã da árvore de montagem.
- Criar cópia local da definição do componente - Controla a configuração de Criar cópia local da definição do componente na caixa de diálogo Adicionar Componente:
- Se esta opção for selecionada, a opção da caixa de diálogo Adicionar Componente estará sempre selecionada.
- Se esta opção não for selecionada, a opção da caixa de diálogo Adicionar Componente estará sempre desmarcada.
- Utilize a seção Geração de Texto a partir de Propriedades para personalizar o formato do texto gerado a partir das definições do componente:
- Formato da string — Insira o formato do texto gerado a partir das propriedades do componente. Esse texto é utilizado quando as propriedades do componente são exibidas no modelo. A configuração padrão é Nome da Propriedade: Valor.
- Seq. de Propriedade Sem Nome — Utilize essa opção para decidir as propriedades que terão seus nomes exibidos. Para cada prefixo nesta lista, o valor da propriedade é incluído, mas o nome da propriedade não é exibido.
