Você pode utilizar a árvore de eletrodo para criar eletrodos Multi-Impressão como eletrodos Multifamília e especificar a submedida para cada forma de queima.
Para definir um eletrodo Multi-Família:
- Selecione um eletrodo Multi-Impressão na árvore.
- Clique com o botão direito no eletrodo selecionado.
O menu de contexto Eletrodo Multi-Impressão é exibido.
- Selecione Multi-Impressão > Eletrodo Multifamília.
O eletrodo Multi-Impressão é convertido num eletrodo Multi-Família.
Os ícones representam as submedidas das formas de queima, que são exibidas entre parênteses após o nome do eletrodo.
Função de forma de queima
Você também pode utilizar a árvore para definir a função de uma forma de queima (num eletrodo Multi-Família) como um desbastador, semi-acabador ou acabador. Para definir uma função de forma de queima:
- Selecione um eletrodo Multi-Família.
- Clique com o botão direito no eletrodo selecionado

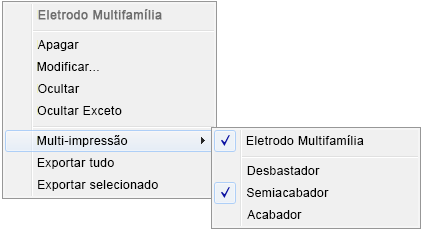

O menu de contexto Eletrodo Multi-Família é exibido.
- No menu de contexto selecione um dos seguintes:
- Multi-Impressão > Desbastador
- Multi-Impressão > Semiacabador
- Multi-Impressão > Acabador
