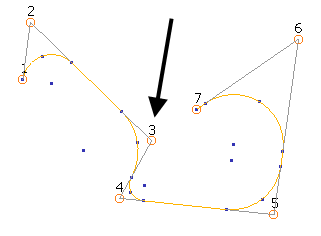

Utilize o seguinte modelo para ver o resultado do uso da guia Gerenciar > painel Modo Arraste > opção Alternar Arco no modo de edição 2D:
Utilizando este modelo, teste o seguinte:

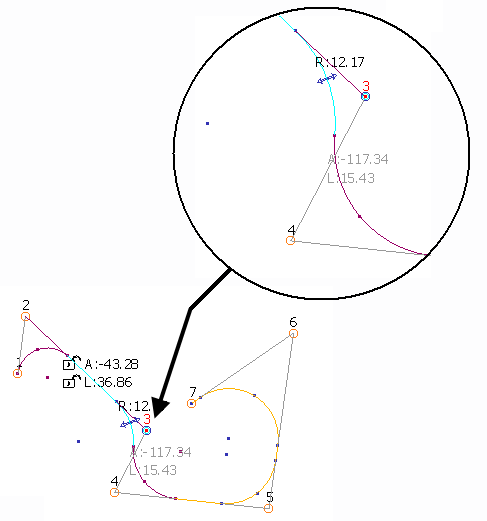

- Com a guia Gerenciar > painel Modo Arraste > opção Alternar Arco desmarcada (padrão), mova o ponto 3 para a posição mostrada abaixo:
Conforme você movimenta o ponto 3, os raios A e B permanecem constantes até que não seja mais possível manter os raios e alterar a curva. Deste ponto em diante, os raios são alterados de forma a preservar a integridade da curva.

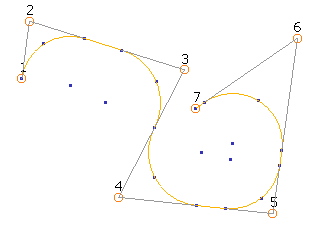

- Com a guia Gerenciar > painel Modo Arraste > opção Alternar Arco selecionada, mova o ponto 3 para a posição mostrada abaixo:
Conforme você movimenta o ponto 3, os raios A e B são mantidos por toda a extensão, movendo o ponto de interseção ao longo da curva para permitir que os raios permaneçam constantes.
