Superfícies de saída podem ser geradas a partir de um conjunto de superfícies ou de uma curva composta: O método de criação é similar para objetos iniciais.
Quando superfícies de saída são criadas a partir de um conjunto de superfícies, o PowerShape cria curvas compostas conhecidas como curvas de saída nas superfícies. Cada curva de saída cria uma superfície de saída como segue. Um lado da superfície de saída é a curva de saída. A superfície de saída se projeta ao longo do ângulo de saída até que toque:
Se você não estiver satisfeito com as curvas de saída criadas automaticamente, será possível gerar curvas de saída a partir de uma superfície utilizando a guia Arames > painel Da Seleção > Curva de Saídae, a seguir, editá-las.
Quando uma superfície de saída é criada a partir de uma curva composta, o PowerShape trata a curva composta como uma curva de saída. Nesse caso, é possível variar os ângulos de saída ao longo da superfície de saída.

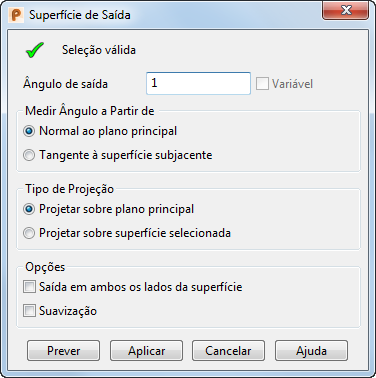

Utilize as opções na caixa de diálogo conforme descrito abaixo:
Seleção válida — Se objetos válidos forem selecionados, um V é exibido. Selecione um dos seguintes:
Ângulo de saída — O ângulo no qual a superfície de saída é projetado a partir de objetos selecionados. Você pode utilizar um ângulo negativo ao criar uma superfície de saída.
Variável — Essa opção somente está disponível se você estiver criando uma superfície de saída a partir de uma curva composta. Isso permite criar uma superfície de saída com ângulos de saída variáveis.
Quando essa opção é selecionada, o botão Prever não está disponível. Quando você clica em Aplicar, o diálogo Saída Variável é exibido. Utilize esse diálogo para inserir os ângulos de saída variáveis.
Medir ângulo a partir de — O ângulo de saída é medido (por padrão) a partir do eixo normal ao plano principal. A opção Tangente à superfície subjacente somente está disponível se você estiver criando uma superfície de saída a partir de uma curva composta que se posicione em uma ou mais superfícies.

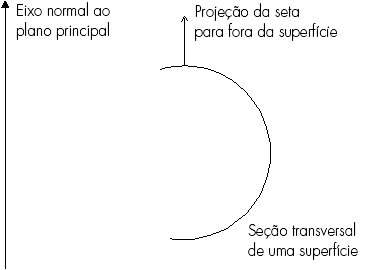

Se você estiver criando uma superfície de saída a partir de superfícies ou sólidos, uma seta é projetada das superfícies. Ela é paralela ao eixo normal ao plano principal e é utilizada para calcular onde as curvas de saída posicionam-se nas superfícies.
Lembre-se de que um lado da superfície de saída é definido pela curva de saída.

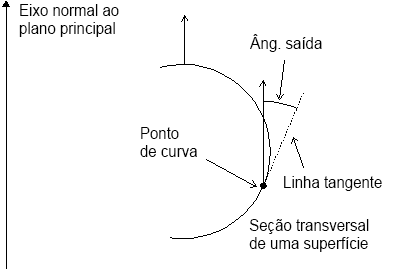

Os pontos das curvas de saída são posições nas superfícies onde o ângulo entre a tangente e a seta se igualam ao ângulo de saída.
A superfície de saída é projetada ao longo desta tangente até tocar o que quer que você tenha selecionado como o Tipo de Projeção no diálogo.
Clique na seta para alterar sua direção se desejar que as superfícies de saída projetem-se na outra direção.
Se você estiver criando uma superfície de saída a partir de uma curva composta, duas setas são exibidas na curva composta. Ambas determinam a direção de projeção da superfície de saída.

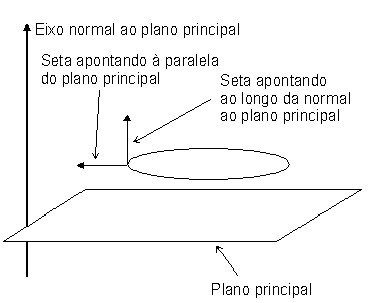

Com Normal ao plano principal selecionado nas opções em Medir ângulo a partir de, uma seta é paralela ao plano principal e a outra ao eixo normal ao plano principal (veja abaixo).

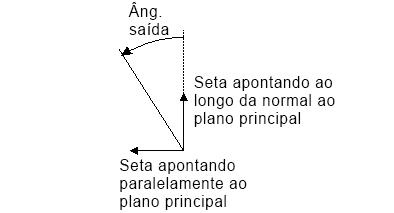

O ângulo de saída é medido entre as setas como mostrado abaixo.
Você pode alterar a direção das setas clicando nelas ou digitando um destes comandos na janela de comando:
Certifique-se de que a seta ao longo da normal ao plano principal aponte na direção correta, geralmente na direção da superfície de fechamento.

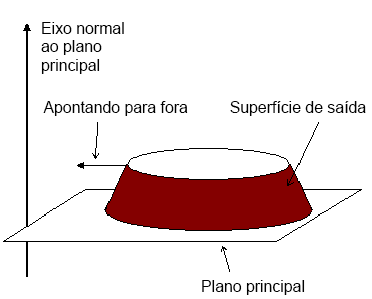

Se você desejar uma superfície de saída que se projete para fora, certifique-se de que a seta paralela ao plano principal aponte para fora:

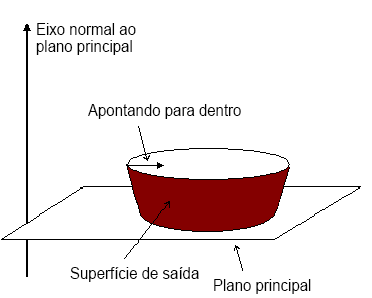

Se você desejar uma superfície de saída que se projete para dentro, certifique-se de que a seta paralela ao plano principal aponte para dentro:
Se sua curva composta foi criada a partir da superfície subjacente, você pode utilizar os dados de tangência da superfície para definir o ângulo de saída. Para utilizar os dados de tangência, selecione Tangente à superfície subjacente nas opções em Medir ângulo a partir de. As setas mudam de direção de forma que:

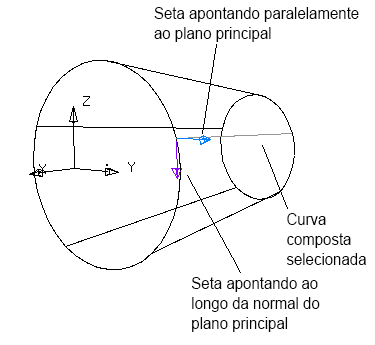

Considere a seguinte curva composta sobre uma superfície. Com Normal ao plano principal selecionado (por padrão) nas opções em Medir ângulo a partir de, as setas apontam conforme mostrado abaixo.

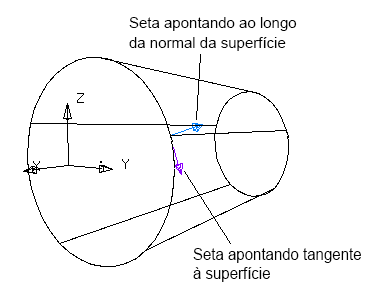

Com Tangente à superfície subjacente selecionado, as setas apontam conforme mostrado abaixo.

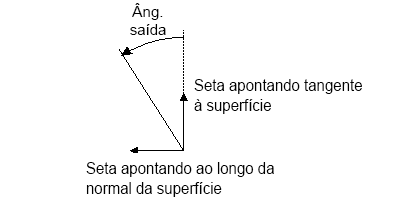

O ângulo de saída é medido entre as setas como mostrado abaixo.
Você pode clicar nas setas para alterar suas direções.
No nosso exemplo, a seguinte superfície de saída é criada utilizando um ângulo de saída de 5.
Tipo de projeção — Permite definir onde projetar a superfície de saída:
Opções:
Prever — Exibe a superfície de saída utilizando as configurações atuais no diálogo. Você pode continuar a alterar as configurações no diálogo até que esteja satisfeito com a superfície de saída pré-visualizada.
Aplicar — Cria superfícies de saída no modelo, trimando o conjunto de superfícies selecionadas com as curvas de saída. O diálogo permanece na tela para que você selecione mais objetos e continue a criação de superfícies de saída.
Cancelar — Fecha o diálogo.
Você pode desejar editar a fronteira externa da superfície de saída. Uma superfície de saída é uma power surface e é editada como tal. Para maiores detalhes, consulte Editando Power Surfaces.
