Aquisição de dados de ponto utilizando scanners Artec

Você pode adquirir dados de pontos diretamente no PowerShape utilizando dispositivos portáteis de varredura 3D Artec.

Para utilizar um dispositivo Artec para adquirir dados de varredura:

1. Verifique se você instalou o software de varredura Artec e conectou o dispositivo.
2. Clique na guia Assistente > painel Dispositivos > Artec. A barra de ferramentas Artec é exibida.



   O modo scanner é exibido como Interrompido.

   Nota: Enquanto a barra de ferramentas Artec estiver aberto, é possível efetuar o zoom e girar a vista usando os controles de mouse e teclado.
3. Pressione o botão Iniciar/Pausar no scanner uma vez para entrar no modo Previsão. Nesse modo, você pode verificar o objeto para produzir uma pré-visualização. Uma pré-visualização é exibida na janela gráfica conforme cada quadro da varredura é recebido.

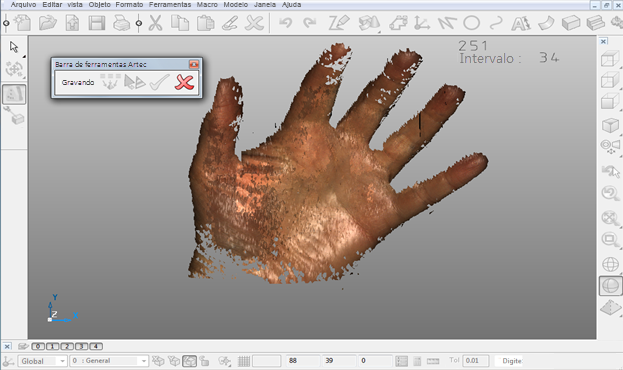

4. Pressione o botão novamente para entrar no movo Gravação e examinar todo o objeto. A varredura final é criada e exibida na janela gráfica conforme você escaneia. Um exemplo é mostrado abaixo.
   Nota: Você deve concluir todo o exame de uma só vez. Se você entrar no modo Interrompido e, a seguir, tentar reiniciar o exame, uma nova análise será gerada sobre a anterior.




   Durante o exame, dois valores são exibidos no canto superior direito da janela gráfica; o número de quadros examinados e o intervalo, uma escala de % que representa a distância do scanner a partir do objeto.

   Dica: Um valor de intervalo 0 significa que o scanner está muito perto do objeto, e um valor 100 significa que ele está muito afastado. Um valor aproximado de 40 tende a produzir uma boa varredura.
5. Ao completar a varredura, pressione o botão Iniciar/Pausar para parar a varredura.
6. Clique no botão Criar uma malha para criar uma malha dos dados escaneados.
   Nota: Quando você tiver criado uma malha dos dados escaneados, não poderá continuar a varredura. Será necessário fechar e então reabrir a barra de ferramentas Artec para escanear novamente.
7. Clique no botão Aplicar texturas à malha para aplicar as texturas escaneadas do objeto à malha.
8. Clique para aceitar as alterações na malha e fechar a barra de ferramentas, ou clique para cancelar as alterações não aplicadas e fechar a barra de ferramentas.
   Nota: Quando a barra de ferramentas é fechada, outras opções se tornam disponíveis, incluindo a guia Ferramentas de Malha, permitindo que você execute todas as funções normais de edição de malha em sua varredura.
