Nota: Esta é uma funcionalidade especializada para desenhos de componente utilizados no Toolmaker.
É possível fazer as seguintes alterações nos templates de desenho de componente:

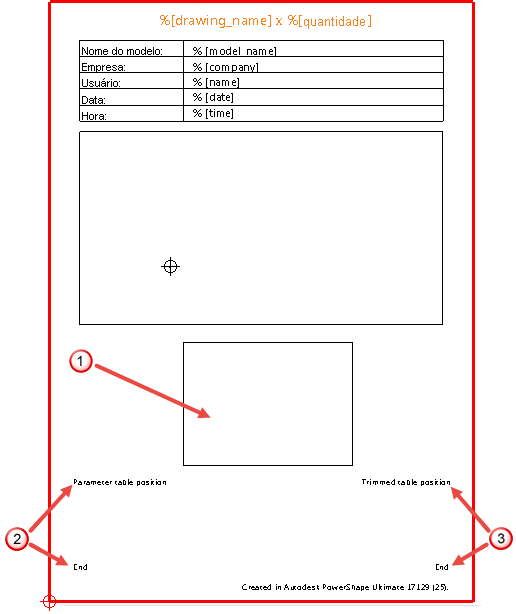

- Caso o template tenha uma vista chamada Vista Bitmap , o desenho de componente será colocado na posição de Vista Bitmap, indicada por
na imagem abaixo.Você pode criar múltiplas vistas ao adicionar um sufixo ao nome da vista. Por exemplo Vista Bitmap_1, Vista Bitmap_2. O template acima fornece uma vista única, então nesse caso, Vista Bitmap será colocada no desenho. Vista Bitmap_1 e Vista Bitmap_2 serão colocadas em um novo desenho.
- Caso exista um texto começando com Posição de tabela de parâmetro, a tabela de parâmetro será colocada nessa posição. No template mostrado abaixo, isso é indicado por
. A altura máxima da tabela pode ser fornecida com Fim como parte final desse item de texto. - Para componentes com um parâmetro de comprimento trimado, uma tabela dos comprimentos trimados será criada se houver um texto que comece com Trimmed table position. No template acima, isso é indicado por
na imagem mostrada abaixo. - Caso exista um desenho template com o mesmo nome que o componente, esse desenho será utilizado. Por exemplo, caso exista um desenho chamado Placa extratora no modelo template, todas as placas extratoras utilizarão esse desenho. Podem existir vários desenhos relacionados (por exemplo, Placa extratora_1, Placa extratora_2), nesse caso, o desenho que proporcionar a melhor vista, em termos de escala, será exibido.
