Utilize a página Tolerância/Duplas para alterar as opções de tolerância/duplas de dimensões:
Opções de Tolerância
Cada dimensão pode apresentar dois valores de tolerância associados. Os valores de tolerância mostram o intervalo dentro do qual um valor de dimensão pode variar.
Estilo — Selecione o estilo de linha da tolerância na lista.
Altura do caractere — Insira a altura de valores de tolerância.
Casas decimais — Insira o número de casas decimais a serem exibidas para valores de tolerância.
Alinhamento — Selecione o estilo de alinhamento para tolerâncias na lista.
Alinhamento tipo 1 — Por exemplo, se a tolerância superior for 0.15 e a tolerância inferior for -0.05, isso é exibido como:
Alinhamento tipo 2 — Por exemplo, se as tolerâncias superior e inferior forem ambas 0.1, isso é exibido como:
Alinhamento tipo 3 — Por exemplo, se o valor de dimensão for 75, a tolerância superior for 0.15 e a tolerância inferior for -0.05, isso é exibido como:
Opções de Dimensão Dupla

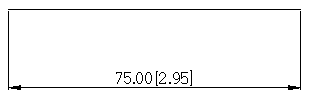

Dimensões duplas referem-se a quando os valores de dimensão são exibidos utilizando um segundo conjunto de unidades. As unidades padrão são exibidas sem parênteses e as unidades de dimensão dupla entre parênteses.
Dimensão dupla — Selecione esta opção para exibir dimensões duplas.
Unidades — Selecione as unidades para as dimensões duplas.
Casas decimais — Insira o número de casas decimais para as dimensões duplas.
Casas decimais da tolerância — Se tolerâncias forem exibidas, insira o número de casas para as tolerâncias das dimensões duplas.
