Essa opção permite verificar se um projeto de molde tem áreas de contra-saída. Áreas de contra-saída mostram onde seria difícil separar a peça do molde.
Usando o Sombreamento de contra-saída, você pode ajudar a reduzir os custos, pois é possível verificar o modelo quanto a áreas de contra-saída antes da sua fabricação. Se qualquer área de contra-saída for encontrada, as superfícies podem ser ajustadas de forma a removê-las.
O sombreamento de contra-saída visualiza o ângulo de saída em todos os pontos da superfície. O ângulo de saída é medido entre a normal da superfície e o plano de fechamento. O plano de fechamento é o plano XY do espaço de trabalho atual.

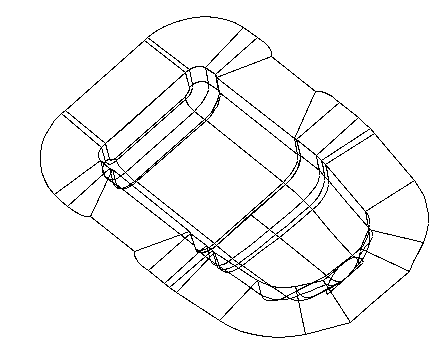

Suponha que tenhamos o seguinte design de molde:
Podemos usar o Sombreamento de contra-saída para mostrar áreas em que seria difícil ou impossível extrair nossa ferramenta de molde:
- Configure o ângulo de saída mínimo desejado utilizando a caixa de texto Ângulo de Saída na página Análise de Superfície do diálogo Opções.
O diálogo Opções é exibido após a seleção de Arquivo > Opções > Opções do Aplicativo.
- Clique na guia Visualização > painel Sombreamento > painel Contra-saída.
O modelo é sombreado em três cores para mostrar áreas de contra-saída:
Vermelho — Avisa que a área terá contra-saída, pois o ângulo de saída no modelo é menor que o ângulo mínimo especificado.
Amarelo — Avisa sobre uma possível contra-saída, pois o ângulo de saída é maior que o ângulo mínimo especificado, mas está dentro de um dado ângulo de aviso.
Verde — Essa área está totalmente livre de contra-saída.

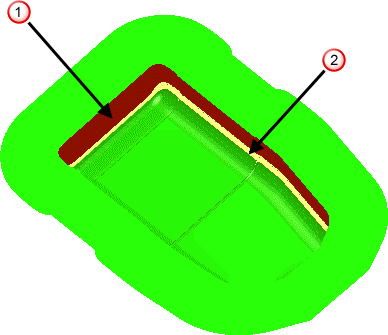

Nosso molde é sombreado como segue:
Ajuste as superfícies em vermelho
(e possivelmente em amarelo
) para evitar contra-saída.
