Use o diálogo Folgas do Power Features para criar um conjunto personalizado de folgas do Power Features que são aplicadas a todos os catálogos de componentes. O conjunto de folga que você seleciona é então usado pelo Assistente de Componente.
- Selecione Arquivo > Opções > Opções do Aplicativo > Fabricação > Toolmaker > Folgas do Power Features.
Da primeira vez que o diálogo é exibido, Padrões é automaticamente selecionado na lista suspensa Uso.
- Clique em

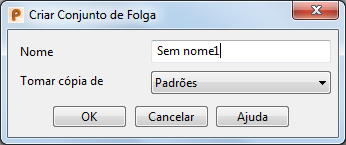

para exibir o diálogo Criar conjunto de folga:
- Insira um novo Nome para um novo conjunto de folgas, por exemplo, Minhas_Folgas.
- Na lista suspensa Tomar cópia de, selecione o conjunto de folgas a ser utilizado como um padrão para o novo conjunto de folgas. Inicialmente, Padrões é a única opção.
- Clique OK para voltar ao diálogo Opções. Minhas_Folgas agora é selecionado automaticamente.
- Na lista suspensa Nome da Power Feature, selecione uma Power Feature a ser modificada. As dimensões exibidas dependem da sua seleção.
- Selecione as Unidades necessárias na lista suspensa e insira os novos valores para modificar as dimensões de folga conforme necessário.
- Clique OK. O novo conjunto de folga Minhas_Folgas é criado. É uma versão personalizada do conjunto de folga original Padrões.
Minhas_Folgasé salvo em um arquivo chamado ClearanceSet_My_Clearances.xml. Movimente o mouse sobre a seleção na lista suspensa para visualizar a localização do arquivo.
O Assistente de Componente agora utiliza ClearanceSet_Minhas_Folgas como o conjunto de folga até que você crie um novo conjunto ou selecione um conjunto diferente na lista suspensa.
Para renomear, excluir ou localizar um conjunto de folga:
- Na lista suspensa Nome da Power Feature, selecione o conjunto de folga necessário.
- Selecione entre:
para exibir o diálogo Renomear conjunto de folga e insira o novo Nome.
para remover o conjunto de folga da lista suspensa.
para exibir o diálogo Selecionar Conjunto de Folga e navegue até o conjunto de folga.
